مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
WL-SQ-MF90Kx6
فيديو
فيديو
فيديو
HWASHI حفرة صناعة والضرب آلة لخط إنتاج الحاويات السائبة
آلة IBC لإنتاج ثقوب الإطار القفصية والضرب

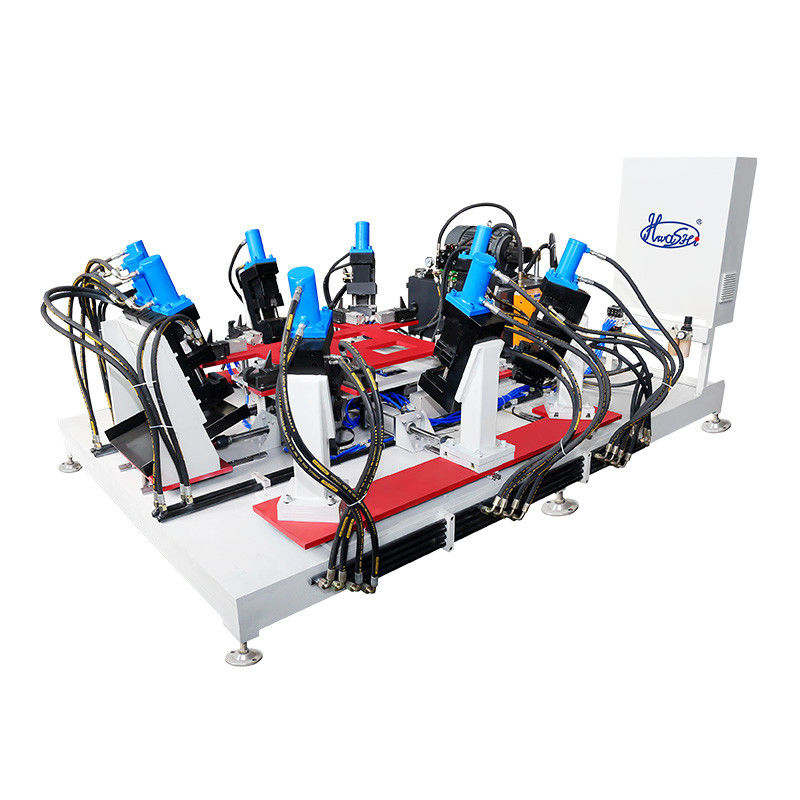

وصف لجهاز IBC لإنتاج فتحات الإطار القفص والطعن
يتم استخدام آلة صنع الثقوب وإبرة إطار القفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
خصائص آلة صنع الثقوب والثقب
إن آلة صنع الثقوب والطعن تستخدم القوة الهيدروليكية. سيستغرق الأمر حوالي 25-30 ثانية لإكمال العملية الكاملة.
1الرؤوس المضغوطة مع القالب المضغوط
2محطة هيدروليكية
3لوحة تحديد موقع الرأس
تطبيقات آلة صنع الثقوب والثقب
تستخدم بشكل رئيسي لضرب إطار IBC.

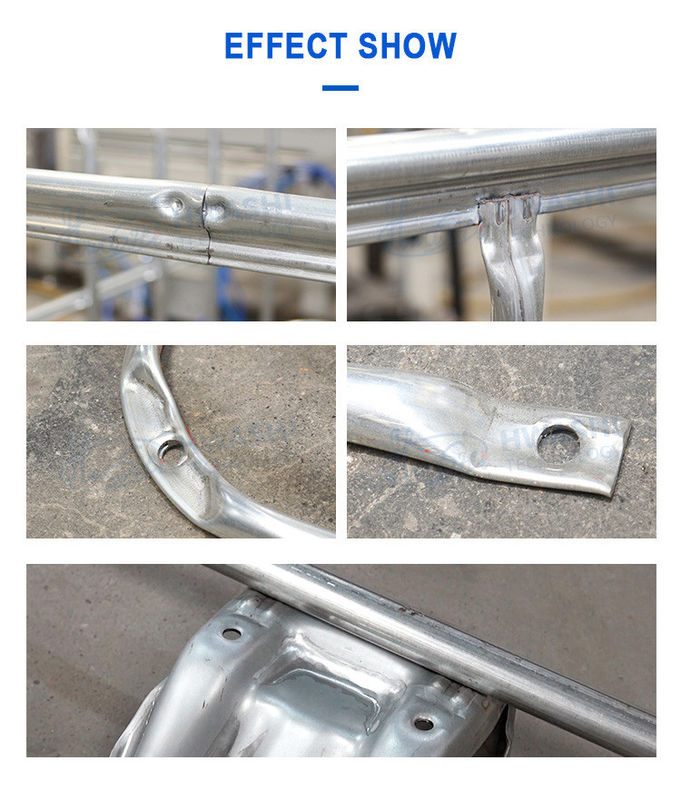

عينات من آلة صنع فتحات الإطار والضرب
المعلمات التقنية لجهاز صنع الثقوب والثقوب
| البنود | المعلم |
| الحجم العامل | 1200 × 1000 ملم (التسامح ± 5 ملم) |
| طريقة التحميل | اليدوي / الآلي |
| شكل اللكمة | مخصصة |
| كفاءة الاختراق | 30-35 ثانية |
| قوة الضرب | الهيدروليك+النوماتيك |
| الرقم المطلوب للمشغل |
دليل: شخص واحد أوتوماتيكي: 0 |
آلة لحام خزان IBC معدات خط الإنتاج
وصف لخط إنتاج IBC الأوتوماتيكي
يتم استخدام خط إنتاج إطار قفص IBC التلقائي بشكل رئيسي لتصنيع إطار قفص IBC. يتكون من آلة لحام إطار قفص تلقائي ، ذراع ميكانيكية تفريغ الشبكة ، طاولة التحول ،آلة ثني الإطار التلقائية، آلة قفل، حفرة صنع وآلة طعنة، خط إنتاج تلقائي ذراع ميكانيكية متحركة.لا يحتاج المشغل إلا للقيام تحميل المواد إلى آلة لحام الإطار، ونقوم بتفريغ في نهاية الخط. أيضا يمكننا تجهيز الخط مع آلة لحام إطار القاعدة التلقائية
| آلة لحام أوتوماتيكية ذات ستة رؤوس تم تصميم قوة اللحام مع 4 مجموعات من مصدر الطاقة MF DC. يمكن أن تفعل 6 نقطة لحام في وقت واحد. مزدوج الطبقة مصباح تغذية. عندما يكون مصباح واحد تحت اللحام،يمكن تحميل جهاز آخر بمادة. |
شبكة الأنابيب المسطحة ونوعية لحام ثابت سوف تقوم آلة اللحام بتلحيم الأنبوب إلى نوع شبكة مسطحة. |
| آلة ثنائية المحطة العمودية IBC إطار الانحناء يتم معالجة آلة ثني محطة IBC الإطار القفص المزدوج ككل لضمان دقة ثني عالية ، وتشغيل مستقر وكفاءة عالية. |
ثني الشبكة المسطحة إلى شكل مربع سوف تقوم آلة الانحناء بانحناء الشبكة المسطحة إلى إطار مربع. سيستغرق الأمر حوالي 20-25 ثانية لإكمال عملية الانحناء.
|
| آلة قفل إطار قفص IBC يتم معالجة آلة قفل إطار قفص IBC ككل ، بدقة إدخال عالية ، سرعة كبيرة في القفل ، وتشغيل مستقر وفعال. |
كفاءة ونوعية القفل
|
| آلة IBC لإنتاج ثقوب الإطار القفصية والضرب يتم استخدام آلة صنع الثقوب وإبرة إطار القفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي. |
الكفاءة والجودة في صنع الثقوب آلة صنع الثقوب والطعن تستخدم القوة الهيدروليكية. سوف يستغرق حوالي 25-30 ثانية لإكمال العملية الكاملة. |
| آلة لحام إطار القفص IBC تصميم آلة لحام الإطار الأساسي يتبنى هيكلًا أفقيًا و 7 رؤوس لحام لاستكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج.الآلة سوف تفعل لحام تلقائيا. |
المنتج النهائي من الإطار الأساسي يمكننا إضافة جهاز تحميل وتفريغ تلقائي لجهاز لحام الإطار الأساسي وفقًا لمتطلباتك. كفاءة الحام حوالي 15-20 ثانية / قطعة. |
المعلم الفنيالـآلة لحام إطار القفص IBC
| اسم المنتج | خط إنتاج الإطار IBC | الأسلوب | صف واحد / صف مزدوج |
| عرض اللحام القصوى | 1200ملم | أقصى طول لحام | 4250ملم |
| العلامة التجارية | هواشي | اللون | الأزرق / الأصفر / المخصص |
| الطاقة المجهزة | 350kVA/400kVA | مكان المنتج | مقاطعة تشيجيانغ، الصين |
| الجهد | 3p 380 فولت | المواد | أنابيب معدنية |
| ضيق الأنابيب | 1-2ملم | دورة العمل | 20% |
| قطر الأنابيب | 14-20ملم | التكرار | 50 هرتز/60 هرتز |
| طريقة تحميل الأنابيب | العمل اليدوي/2 | حجم الكابل | ≥70mm3 |
| القدرة على العمل | 350-450 ((480-550) قطعة / 8 ساعات | حجم أنبوب الهواء | G1 |
| الطلب على العمل | 2-3 أعمال | حجم أنابيب المياه | G1 1/4 |
عملية التشغيل من خط الإنتاج الآلي لـ IBC Cage Frame:
لحام الإطار التواء القفل طعن الثقوب التفريغ لحام الإطار الأساسي تحميل الإطار الأساسي المسامير اليدوية للإطار الأساسي والإطار الخارجي
