مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
WL-LM-75K
فيديو
فيديو
فيديو
HWASHI الآلي IBC قفص أساس إطار لحام آلة مع هيكل أفقي
وصف لـ HWASHI الآلي IBC قفس أساس إطار لحام مع هيكل أفقي
يتم استخدام HWASHI تلقائيًا IBC قفص أساس إطار لحام آلة مع هيكل أفقي للقيام بضرب وجعل الثقوب في الجزء السفلي من إطار قفص IBC.يتم معالجة إطار الجهاز ككل، مع دقة عالية إدخال، سرعة كبيرة إلى القفل، عملية مستقرة وفعالة.
يتم التحكم في الجهاز بواسطة واجهة الإنسان والجهاز + وضع التحكم بالبرمجة PLC ، مع درجة عالية من الأتمتة.
1وفقاً لتصاميم مختلفة للقفصات المعدنية IBC ، يمكن أن يجعل ذراع القفل القابلة للتعديل نطاق عمل الآلة أوسع.
2التصميم الهيدروليكي والهوائي للذراع القائمة يمكن أن يجعل الآلة أكثر كفاءة.
3تصميم ذراع التثبيت يمكن أن تدخل الأنابيب تلقائيًا.
4استخدام نظام هيدروليكي لتقفل الشبكة يمكن أن تجعل أدوات الأنابيب متصلة بشكل راسخ وتمنع تشقق القفص المعدني.
5جهاز تغذية القفص المعدني يمكن أن يجعل إنتاج القفص التلقائي أكثر استقرارا وكفاءة.
تفاصيل المنتج
- نعمقدرة الإنتاج: 25-30 ثانية/قطعة

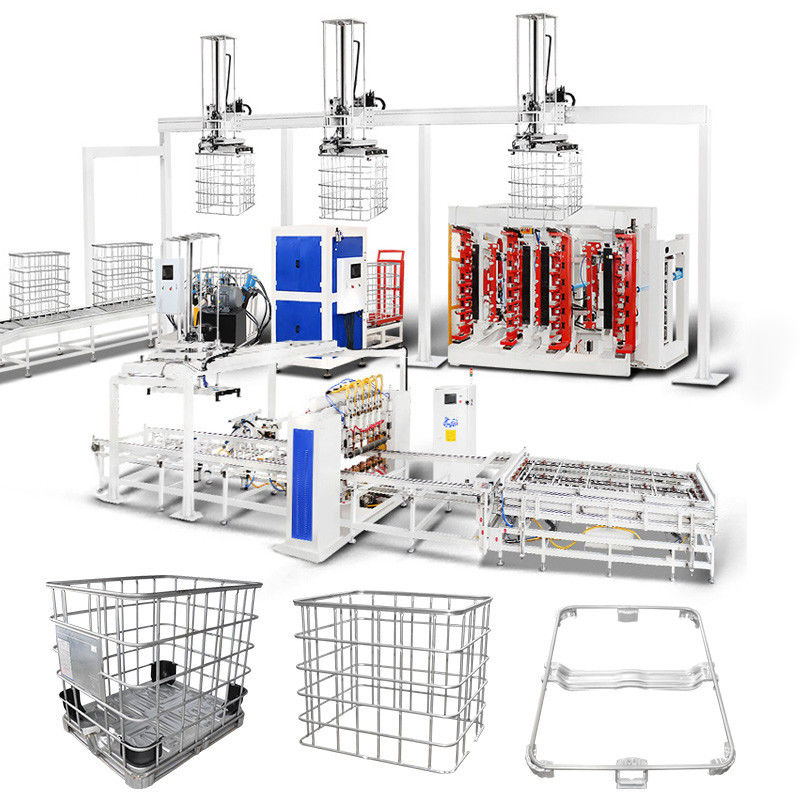

آلة إنتاج خط IBC لسيطرة قفص الخزان
هذا خط الإنتاج التلقائي يستخدم أساسا لتصنيع إطار قفص IBC. وهو يتكون من إطار قفص لحام تلقائي، ذراع ميكانيكية تفريغ الشبكة، هيكل دوران الشبكة،آلة ثني الإطار التلقائية، آلة قفل، حفرة صنع وآلة طعنة، خط إنتاج تلقائي ذراع ميكانيكية متحركة.لا يحتاج المشغل إلا للقيام تحميل المواد إلى آلة لحام الإطار، ونقوم بتفريغ في نهاية الخط. أيضا يمكننا تجهيز الخط مع آلة لحام إطار القاعدة التلقائية
| آلة لحام أوتوماتيكية ذات ستة رؤوس تم تصميم قوة اللحام مع 4 مجموعات من مصدر الطاقة MF DC. يمكن أن تفعل 6 نقطة لحام في وقت واحد. مزدوج الطبقة مصباح تغذية. عندما يكون مصباح واحد تحت اللحام،يمكن تحميل جهاز آخر بمادة. |
شبكة الأنابيب المسطحة ونوعية لحام ثابت سوف تقوم آلة اللحام بتلحيم الأنبوب إلى نوع شبكة مسطحة. |
| آلة ثنائية المحطة العمودية IBC إطار الانحناء يتم معالجة آلة ثني محطة IBC الإطار القفص المزدوج ككل لضمان دقة ثني عالية ، وتشغيل مستقر وكفاءة عالية. |
ثني الشبكة المسطحة إلى شكل مربع سوف تقوم آلة الانحناء بانحناء الشبكة المسطحة إلى إطار مربع. سيستغرق الأمر حوالي 20-25 ثانية لإكمال عملية الانحناء.
|
| آلة قفل إطار قفص IBC يتم معالجة آلة قفل إطار قفص IBC ككل ، بدقة إدخال عالية ، سرعة كبيرة في القفل ، وتشغيل مستقر وفعال. |
كفاءة ونوعية القفل
|
| آلة IBC لإنتاج ثقوب الإطار القفصية والضرب يتم استخدام آلة صنع الثقوب وإبرة إطار القفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي. |
الكفاءة والجودة في صنع الثقوب آلة صنع الثقوب والطعن تستخدم القوة الهيدروليكية. سوف يستغرق حوالي 25-30 ثانية لإكمال العملية الكاملة. |

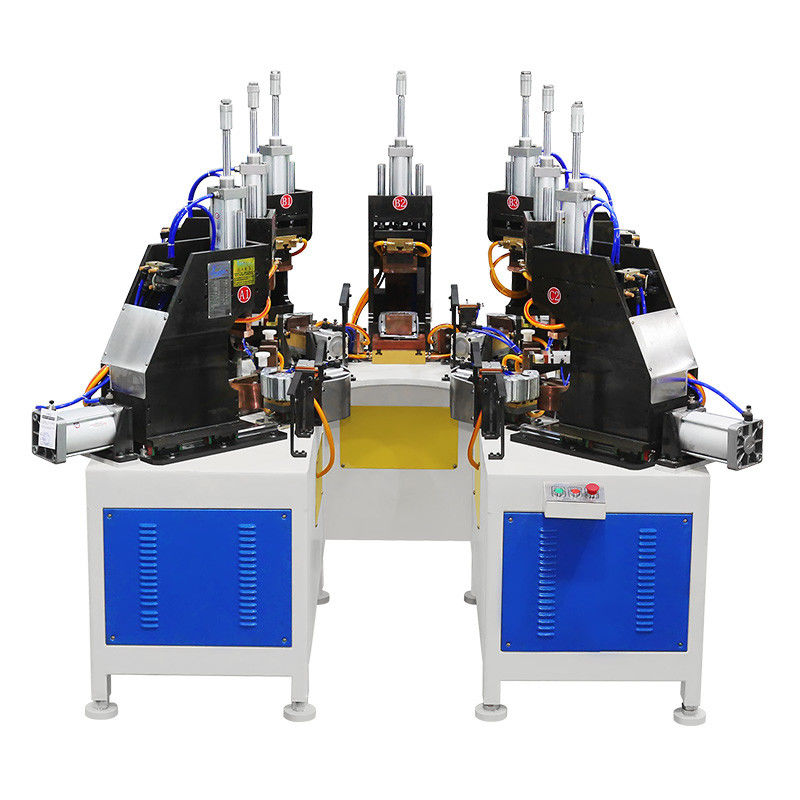

| آلة لحام إطار القفص IBC تصميم آلة لحام الإطار الأساسي يتبنى هيكلًا أفقيًا و 7 رؤوس لحام لاستكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج.الآلة سوف تفعل لحام تلقائيا. |
المنتج النهائي من الإطار الأساسي يمكننا إضافة جهاز تحميل وتفريغ تلقائي لجهاز لحام الإطار الأساسي وفقًا لمتطلباتك. كفاءة الحام حوالي 15-20 ثانية / قطعة. |
المعلم الفنيالـآلة لحام إطار القفص IBC
| اسم المنتج | خط إنتاج الإطار IBC | الأسلوب | صف واحد / صف مزدوج |
| عرض اللحام القصوى | 1200ملم | أقصى طول لحام | 4250ملم |
| العلامة التجارية | هواشي | اللون | الأزرق / الأصفر / المخصص |
| الطاقة المجهزة | 350kVA/400kVA | مكان المنتج | مقاطعة تشيجيانغ، الصين |
| الجهد | 3p 380 فولت | المواد | أنابيب معدنية |
| ضيق الأنابيب | 1-2ملم | دورة العمل | 20% |
| قطر الأنابيب | 14-20ملم | التكرار | 50 هرتز/60 هرتز |
| طريقة تحميل الأنابيب | العمل اليدوي/2 | حجم الكابل | ≥70mm3 |
| القدرة على العمل | 350-450 ((480-550) قطعة / 8 ساعات | حجم أنبوب الهواء | G1 |
| الطلب على العمل | 2-3 أعمال | حجم أنابيب المياه | G1 1/4 |
عملية التشغيل من خط الإنتاج الآلي لـ IBC Cage Frame:
لحام الإطار التواء القفل طعن الثقوب التفريغ لحام الإطار الأساسي تحميل الإطار الأساسي المسامير اليدوية للإطار الأساسي والإطار الخارجي
