إطار قفص IBC آلة صنع الثقوب الآلية IBC Tote الآلية لحام شبكة الأسلاك

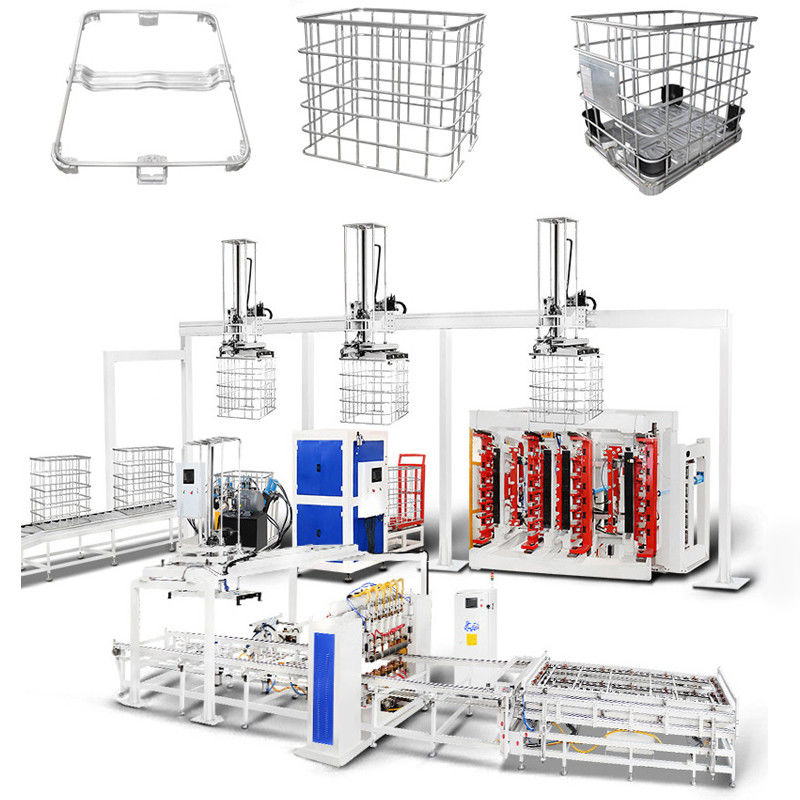

وصف خط الإنتاج الآلي لـ IBC Cage Frame
الـخط إنتاج أوتوماتيكي لإطار قفص IBC تستخدم أساساً في تصنيع إطار قفص IBC. وهي تتكون من آلة لحام أوتوماتيكية لإطار القفص ، ذراع ميكانيكية لتفريغ الشبكة ، طاولة التحول ، آلة ثني الإطار الأوتوماتيكية ،آلة قفل، آلة عمل الثقوب والطعن، خط إنتاج تلقائي ذراع ميكانيكية متحركة.لا يحتاج المشغل إلا للقيام تحميل المواد إلى آلة لحام الإطار، ونقوم بتفريغ في نهاية الخط. أيضا يمكننا تجهيز الخط مع آلة لحام الإطار القاعدي التلقائي

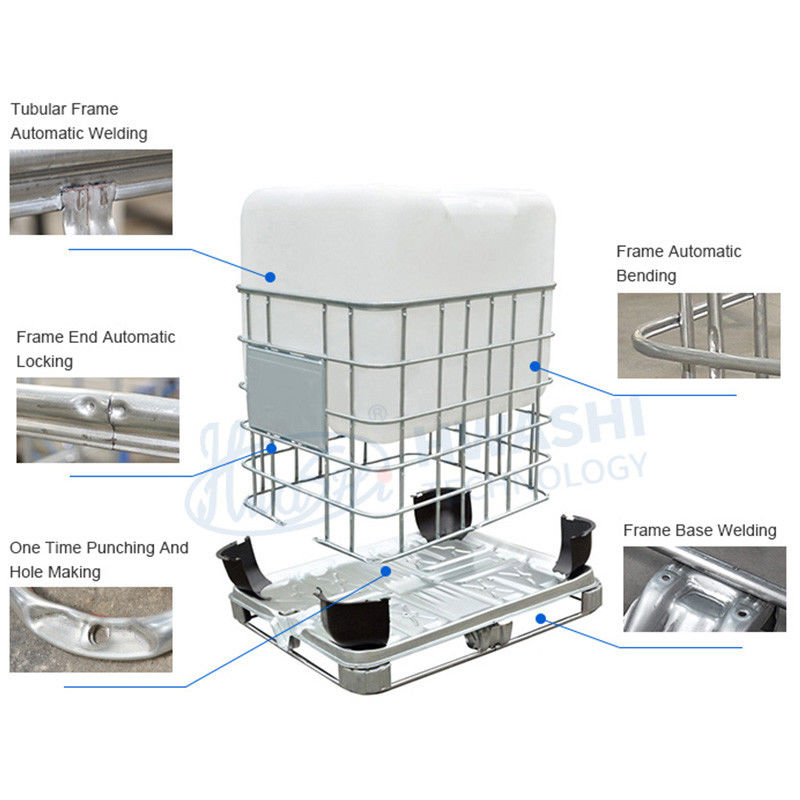

عملية التشغيل من خط الإنتاج الآلي لـ IBC Cage Frame:
لحام الإطار التحريك القفل طعن الثقوب التفريغ لحام الإطار الأساسي تحميل الإطار الأساسي المسامير اليدوية للإطار الأساسي والإطار الخارجي
وصف آلة لحام إطار قفص IBC
آلة لحام إطار قفص IBC مصممة بدقة، وتضم أربع مجموعات من مصادر الطاقة المتقدمة MF DC.
هذا التصميم المتطور يسمح بتنفيذ اللحام في وقت واحد في ستة نقاط مختلفة، مما يظهر قدرة ملحوظة على تعدد المهام.يزيد إدخال إمداد ثنائي الطبقة للدبابات من كفاءة التشغيل بينما يشارك أحد الأجهزة بنشاط في عملية اللحام، يمكن للآخر تحميل المواد بسلاسة، وضمان سير العمل المستمر والمتسق.
جهاز اللحام يحول الأنابيب بسلاسة إلى تشكيل شبكة مسطحة مميزة ، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية.يتم الانتهاء من عملية اللحام بكفاءة في حوالي 50 ثانية، مما يؤكد على السرعة والدقة في تصنيع كل شبكة مسطحة.

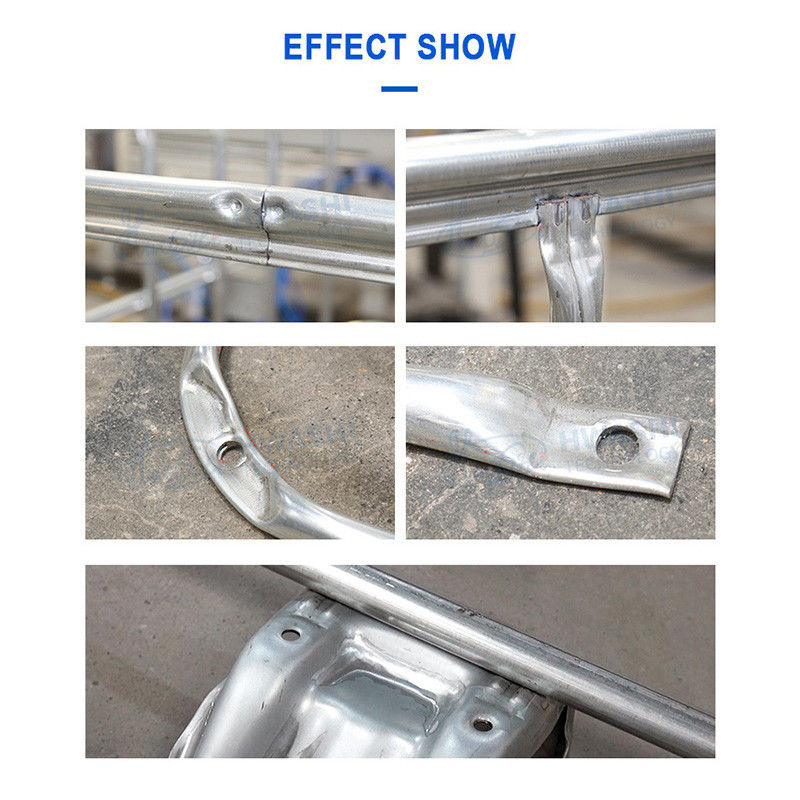

IBC قفص أساس إطار آلة لحام عينة من IBC قفص أساس إطار آلة لحام
الخصائص آلة لحام إطار القفص IBC
كفاءة لحام: 50 ثانية/قطعة
مصدر لحام: 4 مجموعات MF مصدر الطاقة المتردد
خيار منصة التغذية: طبقة واحدة أو طبقة مزدوجة
خيار نظام التفريغ: تفريغ يدوي أو تفريغ ذراع ميكانيكية تلقائية
وصفآلة ثنائية المحطة العمودية IBC إطار الانحناء
المحطة العمودية مزدوجة IBC إطار آلة الانحناء تخضع لمعالجة شاملة لضمان ليس فقط دقة عالية في الانحناء ولكن أيضا عمليات مستقرة وكفاءة ملحوظة.
آلة الانحناء تحوّل الشبكة المسطحة بمهارة إلى إطار مربع بدقةتحقيق عملية الانحناء في حوالي 20-25 ثانية يسلط الضوء على كفاءة الجهاز وقدرة الإنتاج السريع.
يتم استخدام حزمة الانحناء المصنعة بجهاز CNC لضمان زاوية الانحناء.
يمكن ضبط كل قالب على شعاع الانحناء صعودا وهبوطا لمدة 3 ملم لزيادة نطاق الانحناء.
تصميم القالب 120 درجة جعل كل زاوية ثني أكثر سلاسة.
محطة عمودية مزدوجة IBC آلة ثني الإطار عينة من محطة عمودية مزدوجة IBC آلة ثني الإطار
المعلم التقني آلة ثنائية المحطة الرأسية IBC إطار الانحناء
| البنود | البيانات |
| طريقة الانحناء | أربعة أعمدة ينحني في نفس الوقت |
| حجم الانحناء | 1200+1000mm (تسامح ±5mm) |
| طريقة التحميل | يدوي أو تلقائي |
| كفاءة الانحناء | 25-30 ثانية |
| قوة الانحناء | الهيدروليكية |
| الرقم المطلوب للمشغل |
دليل: شخص واحد أوتوماتيكي: 0 |
المعلم التقني لجهاز قفل إطار قفص IBC
| البنود | البيانات |
| الحد الأقصى لارتفاع العمل | 1200ملم |
| طريقة التحميل |
اليدوي: إدخال يدوي وتحميل يدوي أوتوماتيكية: إدخال وتحميل أوتوماتيكية |
| شكل القفل | الجانب الخارجي مستدير والداخلي مع أسنان خلفية (مخصصة) |
| كفاءة القفل | 25-30 ثانية |
| قوة القفل | الهيدروليكية + النيوماتيكية |
| الرقم المطلوب للمشغل |
دليل: شخص واحد أوتوماتيكي: 0 |
وصفآلة IBC لإنتاج ثقوب الإطار القفصية والضرب
يتم استخدام آلة صنع الثقوب والطعن في إطار قفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
آلة IBC لإنتاج ثقوب الإطار القفصية والضرب
العينات من إطار حفرة صنع وآلة ثقب
الخصائص من إطار حفرة صنع وآلة ثقب
إن آلة صنع الثقوب في الإطار والضرب تستخدم القوة الهيدروليكية. سيستغرق الأمر حوالي 25-30 ثانية لإكمال العملية الكاملة.
1الرؤوس المضغوطة مع القالب المضغوط
2محطة هيدروليكية
3لوحة تحديد موقع الرأس
المعلمات التقنية لجهاز صنع الثقوب والثقوب
| البنود | البيانات |
| الحجم العامل | 1200 × 1000 ملم (التسامح ± 5 ملم) |
| طريقة التحميل | اليدوي / الآلي |
| شكل اللكمة | مخصصة |
| كفاءة الاختراق | 30-35 ثانية |
| قوة الضرب | الهيدروليكية + النيوماتيكية |
| الرقم المطلوب للمشغل |
دليل: شخص واحد أوتوماتيكي: 0 |
وصفآلة لحام إطار القفص IBC
تصميم آلة لحام الإطار الأساسي يتبنى هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج.الآلة سوف تفعل لحام تلقائيًا.
ماكينة لحام إطار قفس IBC عينة من ماكينة لحام إطار قفس IBC
خصائص آلة لحام إطار قفس IBC القاعدة:
1. يعتمد التصميم على هيكل أفقي و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل.
2سيتم تفريغ الحمولة الملحومة تلقائيًا وستقوم الآلة باللحام تلقائيًا
3.تعتمد 3 مجموعات من طاقة MF DC 250KVA. تساعد الآلة على زيادة جودة المنتج ومعدل الإنتاج ، وتخفيض تكلفة الإنتاج.
4حل مشكلة عدم استقرار جودة اللحام الناجمة عن العمل اليدوي
المعلم التقني لجهاز لحام إطار قفس IBC
| اسم المنتج | خط إنتاج الإطار IBC | الأسلوب | صف واحد / صف مزدوج |
| عرض اللحام القصوى | 1200ملم | أقصى طول لحام | 4250ملم |
| العلامة التجارية | هواشي | اللون | الأزرق / الأصفر / المخصص |
| الطاقة المجهزة | 350kVA/400kVA | مكان المنتج | مقاطعة تشيجيانغ، الصين |
| الجهد | 3p 380 فولت | المواد | أنابيب معدنية |
| ضيق الأنابيب | 1-2ملم | دورة العمل | 20% |
| قطر الأنابيب | 14-20ملم | التكرار | 50 هرتز/60 هرتز |
| طريقة تحميل الأنابيب | العمل اليدوي/2 | حجم الكابل | ≥70mm3 |
| القدرة على العمل | 350-450 ((480-550) قطعة / 8 ساعات | حجم أنبوب الهواء | G1 |
| الطلب على العمل | 2-3 أعمال | حجم أنابيب المياه | G1 1/4 |
وصفآلة ثني الأنابيب الآلية
ضغط الأنابيب التلقائي التقلص والانحناء المزدوج لإطار IBC TOTES هي آلة مخصصة خاصة لمعالجة أنابيب قاعدة IBC. يمكن أن تحقق تغذية الأنابيب التلقائية الكاملة ، وتقلص نهاية الأنابيب ،الضغط الهيدروليكي للأنابيب، ثنائي رأس أنابيب الانحناء، وعملية التفريغ التلقائية. لا حاجة إلى عامل. يساعد على زيادة كبيرة في معدل الإنتاج، وتوفير القوى العاملة.
آلة ثني الأنابيب التلقائية عينة من آلة ثني الأنابيب التلقائية
وصفآلة اختبار تسرب الخزان IBC
سيتم تسليم خزان IBC إلى آلة اختبار التسرب عن طريق خط ناقل. سنستخدم اختبار بصري وطريقة اكتشاف الضغط التفاضلي لتحديد ما إذا كان المنتج مؤهلا أم لا.سيتم طرد المنتج غير المؤهل من الخط تلقائيًامستوى عال من الأتمتة ودقة عالية في اختبار التسرب.
آلة اختبار تسرب الخزان IBC
خط نقل اختبار بصري
المعلم التقني لجهاز اختبار تسرب خزان IBC
| أناالبند | المعلم التقني |
| الطاقة المطلوبة | 380 فولت 50H z 12KW |
| طريقة التغذية | أوتوماتيكي / يدوي |
| طريقة الكشف | كشف الضغط التفاضلي + الكشف البصري |
| مصدر الضغط | ضغط الهواء |
| كفاءة الكشف | 55-75s |
يمكن لجهاز اختبار اهتزاز خزان IBC محاكاة بيئة الاختبار عن طريق قيادة المنصة إلى الاهتزاز صعودا وهبوطا من خلال المحرك. يمكن أن يضع IBCين لمحاكاة الحمل الأقصى 3 طن.
آلة اختبار الهزات
الخصائص آلة اختبار الهزات:
1) تم اعتماد اختبار محاكاة الاهتزاز الصعودي والهبوطي.
2) تستخدم الآلة واجهة الإنسان والآلة + وضع التحكم في برمجة PLC ، درجة عالية من الأتمتة.
3) يمكنك تعيين وقت الاختبار وتردد الاهتزاز وفقا لاحتياجاتك.
البيانات التقنيةمنآلة اختبار الهزات:
| المواضيع | البيانات التقنية |
| الطاقة المطلوبة | 380 فولت 50 هرتز 18 كيلوواط |
| قوة المحرك | 15 كيلوواط |
| الحد الأقصى لعدد إطار الاختبار | قطعتان (2000kg) |
| وقت الاختبار | 0 إلى 1 ساعة |
| نطاق النطاق | 25mm±5% |
| نطاق التردد | 2-5 هرتز (100-300 دورة/دقيقة) |
| حجم المنصة | 1200×1200ملم |
آلات أخرى ذات صلة بخط إنتاج أوتوماتيكي لـ IBC Cage Frame
وصفآلة تشكيل الأنابيب الطويلة
آلة تشكيل الأنابيب الطويلة هي آلة مخصصة خاصة لمعالجة الأنابيب IBC. يمكن تحقيق تغذية الأنابيب التلقائية الكاملة، وتقلص نهاية الأنابيب، والضغط الهيدروليكي الأنابيب،وعملية التفريغ التلقائيلا حاجة إلى عامل، فهذا يساعد على زيادة معدل الإنتاج بشكل كبير، ويحفظ القوى العاملة.
آلة تشكيل الأنابيب الطويلة
عينات من آلة تشكيل الأنابيب الطويلة
المعلم التقني لجهاز تشكيل الأنابيب الطويلة
| البنود | المعلم |
| قطر الأنابيب | أنبوب مستدير 18 ملم (مخصص) |
| المصدر الملح | الهيدروليكية |
| رقم علامة الضغط | 20 |
| وظيفة التقلص | نعم.. |
| كل مرة رقم المعالجة | 2 قطع |
| الكفاءة | 12-15 ثانية / 2 قطعة |
وصف آلة تشكيل الأنابيب القصيرة
آلة تشكيل الأنابيب القصيرة التلقائية هي آلة مخصصة خاصة لمعالجة الأنابيب IBC. يمكن أن تحقق تغذية الأنابيب التلقائية الكاملة، تشكيل نهاية الأنابيب وقطعها، الضغط الهيدروليكي الأنابيب،وعملية التفريغ التلقائيلا حاجة إلى عامل، فهذا يساعد على زيادة معدل الإنتاج بشكل كبير، ويحفظ القوى العاملة.
آلة تشكيل الأنابيب القصيرة عينة من آلة تشكيل الأنابيب القصيرة
المعلم التقني آلة تشكيل الأنابيب القصيرة
| البنود | المعلم |
| قطر الأنابيب | أنبوب مستدير 18 ملم (مخصص) |
| المصدر الملح | الهيدروليكية |
| رقم علامة الضغط | 8 |
| وظيفة التقلص | نعم.. |
| كل مرة رقم المعالجة | 2 قطع |
| الكفاءة | 12-15 ثانية / 2 قطعة |
