آلة لحام رفات الأسلاك الآلية عالية السرعة لإنتاج رفات سطح الأسلاك
وصف المنتج
خط إنتاج اللحام المصمم لهذا المشروع مخصص خصيصًا للإنتاج السريع للأسطوانات اللاصقة.يسمح بإنتاج آلي بالكامل من شبكة الأسلاك والمواد المشددة. تحقيق قطع الأسلاك التلقائي، وتغذية، واللحام، والانحناء، والدوران، وتقطيع الحواف، وتغذية الصلبة التلقائية، واللحام، وتراكم المنتج النهائي.تصميم خط كامل يتطلب فقط اثنين من المشغلينكما أنها تساعد على معالجة مشاكل عدم استقرار الجودة وانخفاض الكفاءة المرتبطة بالعمليات اليدوية.يتم تحسين كفاءة الإنتاج ومستوى الأتمتة بشكل كبير.
عملية العمل
1)السرعة العالية السلك المباشرة وقطع آلة سوف قطع الأسلاك من لفائف الأسلاك،ومن ثم تحميل الأسلاك إلى نظام إمداد الأسلاك لملء الأسلاك تلقائي من الأسلاك العابرة وأسلاك الخط.
2) سلك عبر ونظام ملء سلك خط سوف تغذية السلك إلى موقف اللحام تلقائيًا.
3)الآلة الحامية سوف تقوم بالحامية تلقائيًا.
4)بعد اللحام، سيقوم الروبوت بجمع الشبكة ويحملها إلى محطة تقليص الأسلاك لقطع الحواف.
5)بعد التقطيع، سيقوم الروبوت بوضع شبكة الأسلاك مرة أخرى على خط النقل ونقلها إلى محطة الانحناء.
6)الآلة المنحنية سوف تنحني جانب واحد من الشبكة.
7)الجهاز الدواري سوف يدور الشبكة، وآلة الانحناء سوف ينحني جانب آخر من الشبكة.
8)سوف تتحرك شبكة الأسلاك إلى موقف لحام المشددات (شرائط الدعم)
9) الذراع الميكانيكية سوف تحمل المشددات وتثبيتها تلقائيًا في موقف اللحام.
10) سيقوم آلة اللحام بتلحام المصلحات حسب الرسومات.
11)بعد اللحام، الذراع الميكانيكية تفريغ سوف تدور وتكدس المنتج النهائي تلقائيًا.
البيانات التقنية
| البنود | البيانات |
| الكهرباء | أسلاك ثلاثية المراحل أربعة 380V ± 10% |
| كابل الطاقة | 120mm2,400A |
| طريقة التحكم | PLC |
| عرض اللحام الفعلي | 1200ملم |
| طول اللحام الفعلي | 1200ملم |
| سرعة التحرك التلقائية | 200-500mm/s قابلة للتعديل |
| نطاق ملء الأسلاك التلقائي |
سلك خط: 400-1200mm، قطر السلك: 2-6mm الأسلاك العرضية: 400-1200mm، قطر الأسلاك: 2-6mm |
| رقم نظام ملء الأسلاك التلقائي | مجموعتان |
| مقاس الجهاز | 35000mmx8000mm |
| ضغط الهواء | 0.6MPa |
| مياه التبريد | 15-25 درجة مئوية |

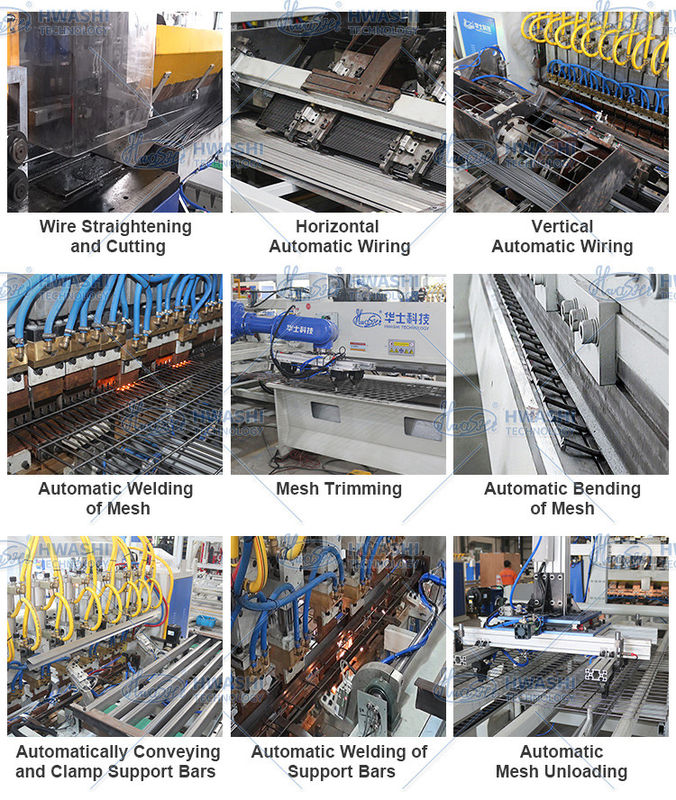

تفاصيل الآلة:
|
آلة قطع الأسلاك عالية السرعة |
نظام إمدادات الأسلاك التلقائي |
|

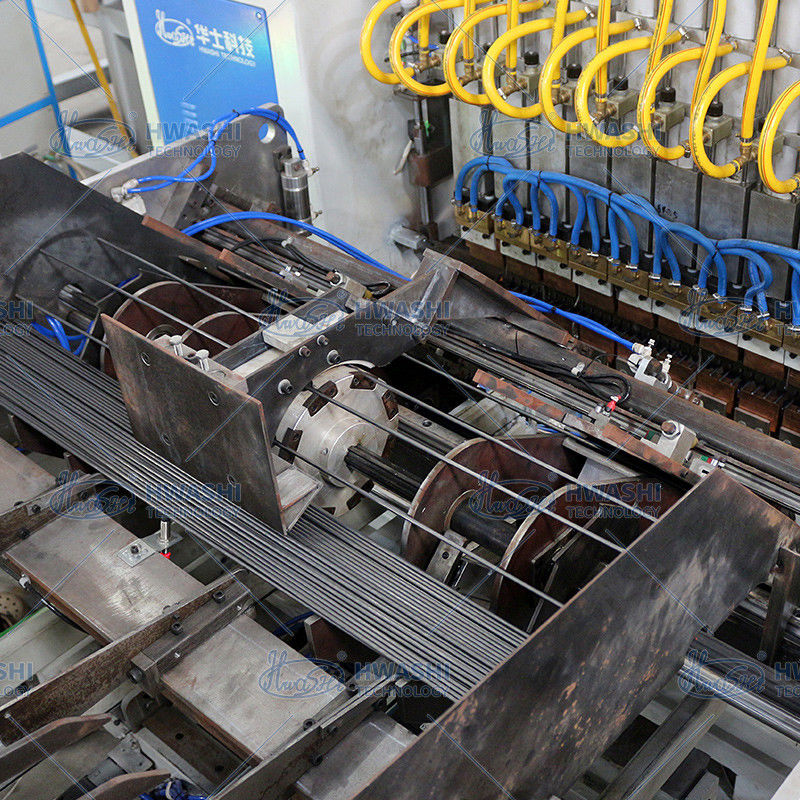

نظام التعبئة التلقائي للأسلاك |
نظام ملء تلقائي بالأسلاك العرضية |
|
آلة لحام سلكية آلية |
عربة نقل آلية للأسلاك |
| الروبوتات وأجهزة تقليم الأسلاك |
آلة ثني شبكة الأسلاك |
|
نظام تحميل الصلبة |
نظام لحام الصلبة |
|
التفريغ والتراكم التلقائي |

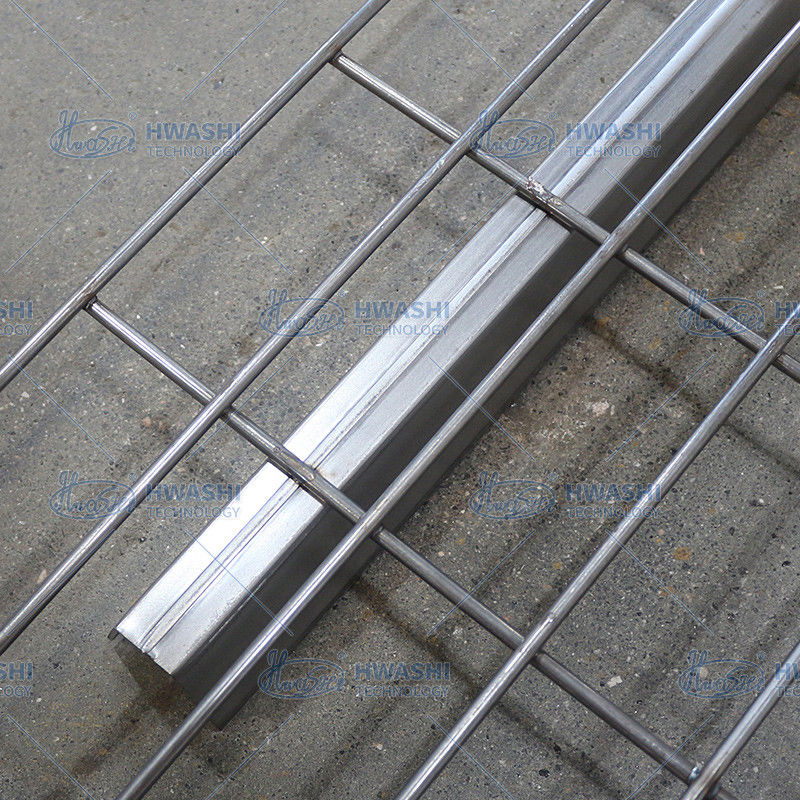

المنتج النهائي |
