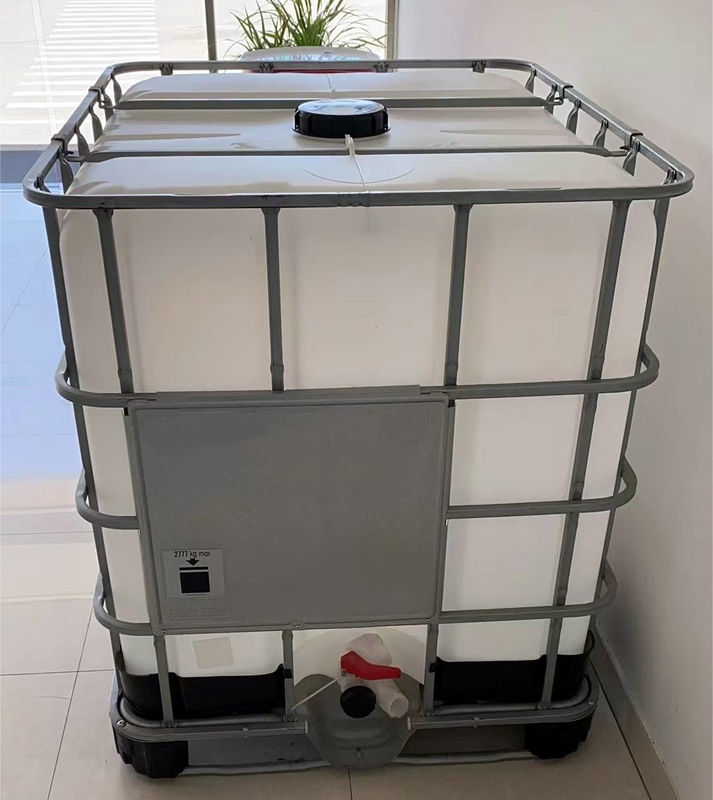

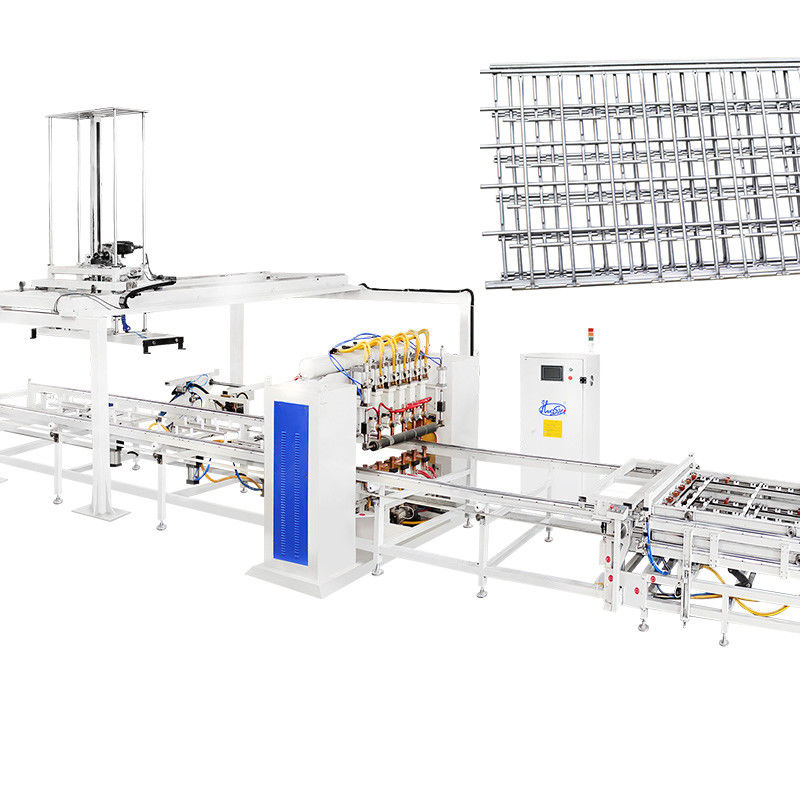

للعميل البرازيلي، خط إنتاج إطار قفص IBC الآلي بالكامل

نظام التحكم المركزي: يشرف نظام PLC أو SCADA على جميع العمليات ويدمجها، مما يؤدي إلى تحسين الخط وضمان العمليات المتزامنة.

الصيانة التنبؤية: تقوم المستشعرات بمراقبة صحة الآلات، وإخطار المشغلين بأي صيانة ضرورية لمنع التوقف غير المخطط له.

التوائم الرقمية للتحسين: تحاكي النماذج الرقمية عمليات الإنتاج وتختبرها، مما يتيح المزيد من تحسينات الكفاءة.

استهلاك فعال للطاقة: من خلال استخدام تكنولوجيا ومواد اللحام المتقدمة، فإنه يضمن نسبة عالية من الطاقة إلى الاستهلاك، مما يدل على الوعي البيئي والمواءمة مع اتجاهات التنمية المستدامة.

واجهة سهلة الاستخدام: تتميز الماكينة بواجهة مستخدم بديهية، مما يعمل على تبسيط عملية التشغيل وتقليل تكاليف التدريب وتعزيز الكفاءة التشغيلية.

سمات:

آلة ثني الإطار IBC ذات المحطة العمودية المزدوجة

تخضع آلة ثني إطار القفص IBC ذات المحطة المزدوجة لعملية معالجة شاملة ليس فقط لضمان الدقة العالية في الثني ولكن أيضًا العمليات المستقرة والكفاءة الرائعة.

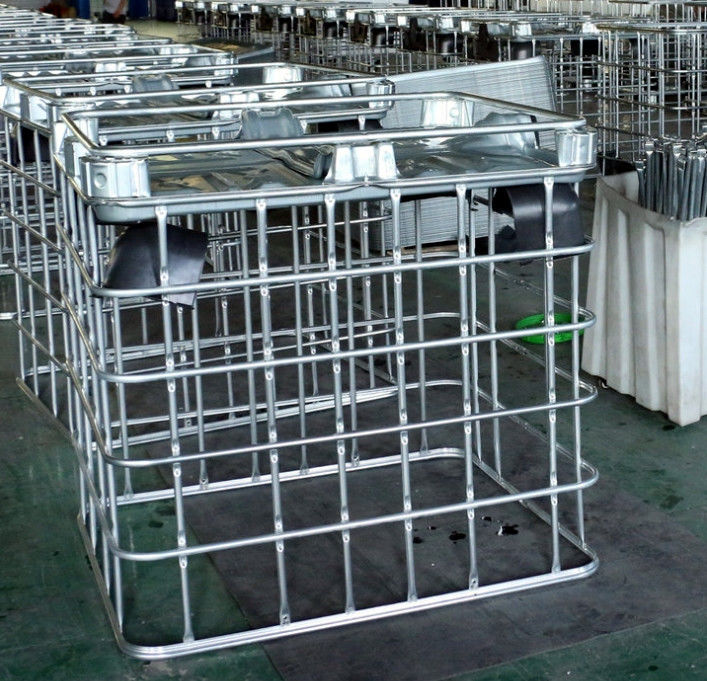

ثني الشبكة المسطحة في شكل مربع

تقوم آلة الثني بتحويل الشبكة المسطحة بخبرة إلى إطار مربع بدقة. إن إنجاز عملية الثني في حوالي 20-25 ثانية يسلط الضوء على كفاءة الماكينة وقدرتها الإنتاجية السريعة.

شعاع الانحناء

• يتم استخدام شعاع الانحناء المعالج باستخدام الحاسب الآلي لضمان زاوية الانحناء.

• يمكن تعديل كل قالب على عارضة الانحناء لأعلى ولأسفل لحوالي 3 مم لزيادة نطاق الانحناء.

• تصميم قالب 120 درجة يجعل كل زاوية انحناء أكثر سلاسة.

إطار الانحناء

يتميز إطار الماكينة بتصميم مستطيل قوي، ويتميز بأعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب، مما يضمن ثباتًا وثباتًا استثنائيين.

محطة الضغط الهيدروليكي

مصممة خصيصًا لثني شبكات خزانات البليت، فإن ماكينة الثني IBC تقوم بتشكيلها بخبرة في إطارات مستطيلة بأبعاد دقيقة تبلغ (1200±5mm)×(1000±5mm). تضمن هذه المحطة التي تعمل بالطاقة الهيدروليكية أداء الانحناء الأمثل.

آلة قفل إطار القفص IBC
تم تصميم آلة قفل إطار القفص IBC بدقة كوحدة متماسكة، وتتميز بدقة استثنائية في الإدخال، وقوة قفل قوية، ومزيج سلس من الاستقرار والكفاءة أثناء التشغيل.

كفاءة القفل والجودة

ذراع تثبيت قابل للتعديل:

تم تصميم ذراع التثبيت القابل للتعديل ليناسب تصميمات القفص المعدني المختلفة من IBC، نطاق عمل الماكينة.
يعمل التصميم الهيدروليكي والهوائي لذراع التثبيت على تعزيز كفاءة الماكينة.
تم تصميم ذراع التثبيت أيضًا من أجل الربط التلقائي لجانبي الأنبوب.
قالب التثبيت الهيدروليكي:
يتميز بنظام هيدروليكي، قالب التثبيت يخلق نقاط تثبيت ضيقة للأنبوب، مما يمنع القفص المعدني من التشقق.

محطة الضغط الهيدروليكي:
مجهزة بجهاز إرسال تلقائي، محطة الضغط الهيدروليكي تضمن عملية إنتاج سلسة وفعالة للأقفاص المعدنية.

آلة صنع وتثقيب إطار القفص IBC
يتم استخدام آلة ثقب إطار القفص IBC لتشكيل الثقب على الإطار، لذلك يمكن تثبيت الإطار الكامل على الإطار الأساسي.
كفاءة وجودة صنع الثقب
آلة صنع الثقب واللكم تستخدم القوة الهيدروليكية. سيستغرق الأمر حوالي 25-30 ثانية لإكمال العملية الكاملة.
أ. ضغط الرؤوس بقالب الضغط
ب. محطة هيدروليكية
ج. لوحة تحديد موقع رأس اللكم
يمكن للوحة التثبيت القابلة للتعديل من اليسار إلى اليمين، إلى الأمام والخلف أن تجعل موضع التثقيب في نطاق استخدام أوسع.

آلة لحام إطار قاعدة القفص IBC
يعتمد تصميم آلة لحام الإطار الأساسي هيكلًا أفقيًا و7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل المنتج وتفريغه. ستقوم الآلة بعملية اللحام تلقائيًا.

ميزات المنتج:
1. يعتمد التصميم الهيكل الأفقي و7 رؤوس لحام لإكمال لحام الإطار الأساسي. المشغل يحتاج فقط للتحميل.
2. سيتم تفريغ البليت الملحومة تلقائيًا. ستقوم الآلة بعملية اللحام تلقائيًا.
3. إنها تعتمد 3 مجموعات من الطاقة MF DC 250KVA. تساعد الآلة على زيادة جودة المنتج ومعدل الإنتاج، وخفض تكلفة الإنتاج.
4. حل مشكلة جودة اللحام غير المستقرة الناتجة عن العمل اليدوي. ارتفاع معدل الإنتاج ومستوى الأتمتة.

ميزات المنتج - نظام إرسال الخزان:
1. هذا النظام مناسب للمصانع التي تفصل بين ورشة آلات النفخ وورشة القفص.
2. يتم نقل خزانات الاختبار بواسطة الناقل إلى ورشة القفص. لا حاجة للتدخل البشري.
3. نظام إرسال الخزان
4.IBC محني، حسم ولكم منطقة وضع القفص
5. منطقة تخزين البليت الملحومة
6. مسار تجميع البليت التلقائي
7. لحام البليت
8. القفص الدوار والبليت يجمعان الممر الآمن
9. منطقة تخزين لوحة البليت / التغذية التلقائية
