خط إنتاج أوتوماتيكي لـ IBC Grid Cage Frame ، خط آلة اختبار تسرب خزان IBC الكامل الأوتوماتيكي

الصيانة التنبؤية: أجهزة استشعار تراقب صحة الآلة، وإبلاغ المشغلين بأي صيانة ضرورية لمنع فترات توقف غير مخطط لها.

آلة لحام خزان IBC

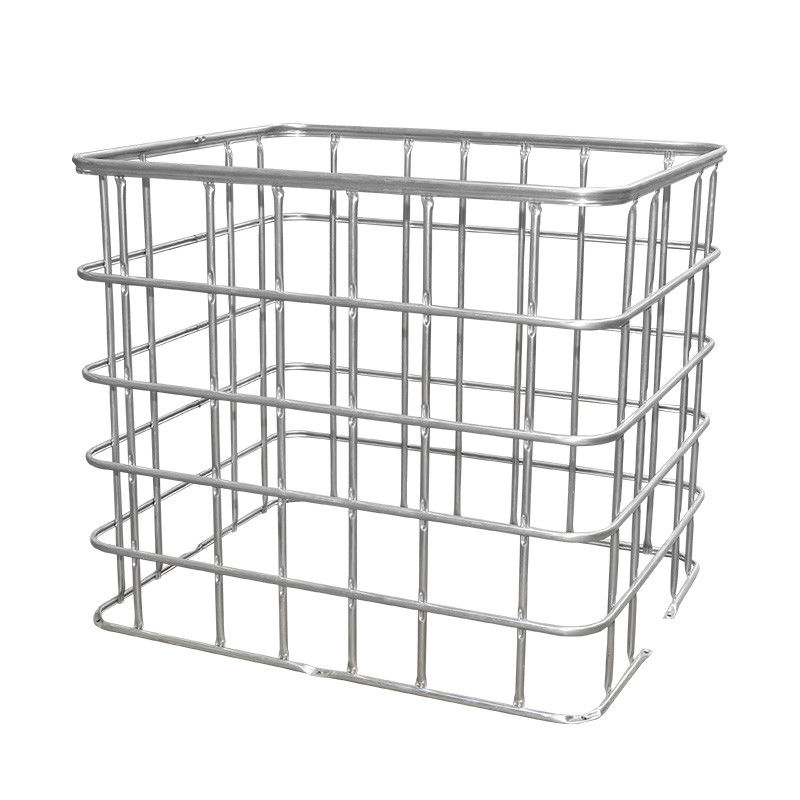

خط الإنتاج التلقائي هو خط إنتاج مصمم خصيصًا لإطار قفص IBC. تتضمن آلة الخط بأكملها لحام قفص إطار تلقائي ،ذراع ميكانيكية لتفريغ الشبكة، هيكل دوران الشبكة، آلة ثني الإطار التلقائي، آلة القفل، حفرة صنع وآلة الخنق، خط الإنتاج التلقائي الذراع الميكانيكية المتحركة.الصف الكامل يتطلب فقط شخصين أو ثلاثةالمستخدم يحتاج فقط للقيام بتحميل المواد إلى آلة لحام الإطار ، ويقوم بإفراغها في نهاية الخط.أيضا يمكننا تجهيز الخط مع آلة لحام إطار القاعدة التلقائية وتفريغ الذراع الميكانيكية التلقائية للإطار القاعدة.

آلة ثنائية المحطة العمودية IBC إطار الانحناء

تشهد آلة ثنائية المحطة لإنحناء إطار القفص IBC معالجة شاملة لضمان ليس فقط دقة عالية في الانحناء ولكن أيضا عمليات مستقرة وكفاءة ملحوظة.

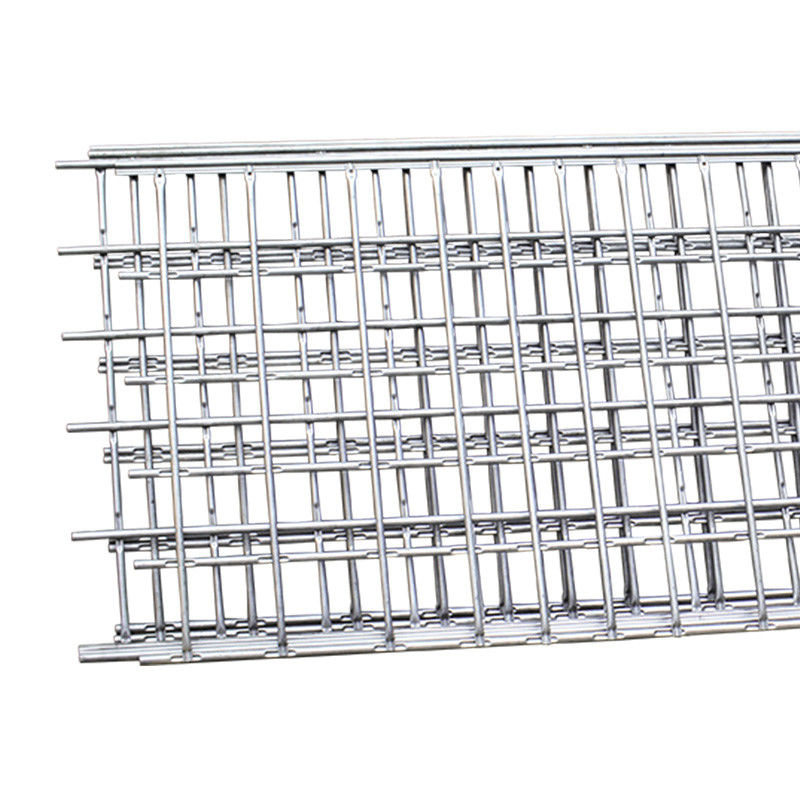

ثني الشبكة المسطحة إلى شكل مربع

آلة الانحناء تحوّل الشبكة المسطحة بمهارة إلى إطار مربع بدقةتحقيق عملية الانحناء في حوالي 20-25 ثانية يسلط الضوء على كفاءة الجهاز وقدرة الإنتاج السريع.

شعاع الانحناء

• يتم استخدام حزمة الانحناء المصنعة بجهاز CNC لضمان زاوية الانحناء.

• يمكن ضبط كل قالب على شعاع الانحناء صعودا وهبوطا لمدة 3 ملم لزيادة نطاق الانحناء.

• تصميم القالب 120 درجة جعل كل زاوية ثني أكثر سلاسة.

الإطار المنحني

يمتلك إطار الجهاز تصميم مستطيل قوي ، يضم أعمدة فولاذية سميكة ولوحة غطاء على شكل باب ، مما يضمن صلابة واستقرار استثنائيين.

محطة الضغط الهيدروليكية

تم تصميمها خصيصًا لإنحناء شباك خزانات الحاويات ، وتقوم آلة إنحناء IBC بتشكيلها بمهارة إلى إطارات مستطيلة بأبعاد دقيقة تبلغ (1200 ± 5 ملم) × ((1000 ± 5 ملم).هذه المحطة التي تعمل بالهيدرووليك تضمن أداءً مثاليًا للثني.

آلة قفل إطار قفص IBC
آلة قفل إطار القفص IBC صُنعت بعناية كوحدة متماسكةومزيج سلس من الاستقرار والكفاءة أثناء التشغيل.

كفاءة ونوعية القفل

ذراع القيادة القابلة للتعديل:

مصممة لتصميمات مختلفة للقفص المعدني IBC ، يوسع ذراع التثبيت القابلة للتعديل نطاق عمل الآلة.
التصميم الهيدروليكي والهوائي للذراع المضغوطة يزيد من كفاءة الجهاز.
الذراع المضغوطة مصممة أيضا للاتصال التلقائي للجانبين من الأنابيب.
عفن الهيدروليكي:
يتميز بنظام هيدروليكي، وخلق القالب التثبيت نقاط التثبيت الضيقة للأنابيب، ومنع القفص المعدني من الشقوق.

محطة الضغط الهيدروليكية:
تم تجهيز محطة الضغط الهيدروليكية مع جهاز إرسال تلقائي لضمان عملية إنتاج سلسة وفعالة للأقفاص المعدنية.

آلة IBC لإنتاج ثقوب الإطار القفصية والضرب
يتم استخدام آلة صنع الثقوب وإبرة إطار القفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
الكفاءة والجودة في صنع الثقوب
آلة صنع الثقوب والطعن تستخدم القوة الهيدروليكية. سوف يستغرق حوالي 25-30 ثانية لإكمال العملية الكاملة.
a. رؤوس الضغط مع قالب الضغط
محطة هيدروليكية
c. لوحة تحديد موقع رأس القطع
من اليسار إلى اليمين ، ويمكن تعديل لوكينج لوكينج إلى الأمام إلى الخلف يمكن أن يجعل وضع الاختبار في نطاق استخدام أوسع.

آلة لحام إطار القفص IBC
تصميم آلة لحام الإطار الأساسي يتبنى هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج.الآلة سوف تفعل لحام تلقائيا.

خصائص المنتج:
1. يعتمد التصميم على هيكل أفقي و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل.
2سيتم تفريغ الحمولة الملحومة تلقائيًا وستقوم الآلة باللحام تلقائيًا
3.تعتمد 3 مجموعات من طاقة MF DC 250KVA. تساعد الآلة على زيادة جودة المنتج ومعدل الإنتاج ، وتخفيض تكلفة الإنتاج.
4حل مشكلة عدم استقرار جودة اللحام الناجمة عن العمل اليدوي

ميزات المنتج - نظام إرسال الخزان:
1هذا النظام مناسب للمصانع التي تفصل ورشة عمل آلة النفخ ورشة عمل القفص.
2يتم نقل خزانات الاختبار بواسطة الناقلة إلى ورشة عمل القفص. لا يتطلب تدخل بشري.
3نظام إرسال الدبابات
4.IBC منطقة وضع القفص المنحني والمتشابك والمنفذ
5منطقة تخزين البلايتات المصفحة
6.المسار التجميعي التلقائي للفوليت
7لحام الحزم
8.القفص الدوار و منطقة تجميع المنابر الآمنة
9منطقة تخزين لوحات الحمولة / التغذية التلقائية
