Place of Origin:
CHINA
اسم العلامة التجارية:
Hwashi
إصدار الشهادات:
CE/CCC/ISO
Model Number:
WL-SQ-MF160Kx6
فيديو
الخصائص:
1) كفاءة لحام: 50 ثانية / PC
2) مصدر لحام: 4 مجموعات MF مصدر الطاقة المتردد
3) خيار منصة التغذية: طبقة واحدة أو طبقة مزدوجة
4) خيار نظام التفريغ: تفريغ يدوي أو تفريغ ذراع ميكانيكية تلقائية
قدرة الإنتاج: 50 ثانية/قطعة
إطار اللحام الرئيسي
يتم استخدام أربع مجموعات من محولات MF لتنظيم ستة مجموعات من أقطاب الصلح ، مما يضمن جودة اللحام المثلى لكل نقطة لحام.تقنية اللحام الثنائية على غرار البيانو تسرع عملية اللحام بشكل كبيركل شبكة معدنية يمكن أن تكتمل في غضون دقيقة واحدة.
يحتوي التصميم على أسطوانات هوائية أعلى وأسفل لضمان وضعية لحام مسطحة. بالإضافة إلى ذلك ، تتميز أقطاب الحام بالتصميم المسمار ، مما يعزز المتانة مع كل استخدام.
آلة لحام أوتوماتيكية ذات ستة رؤوس
تم تصميم نظام الطاقة لحام بدقة، وتضم أربع مجموعات من مصادر الطاقة المتقدمة MF DC.هذا التصميم المتطور يسمح بتنفيذ اللحام في وقت واحد في ست نقاط مختلفة، يظهر قدرة ملحوظة على تعدد المهام. يزيد إدخال إمداد ثنائي الطبقة للأجهزة من كفاءة التشغيل بينما يشارك أحد الأجهزة بنشاط في عملية اللحام.والآخر يمكنه تحميل المواد بسلاسةلضمان سير عمل مستمر ومتسق.
شبكة الأنابيب المسطحة واللحام الصلب
جهاز اللحام يحول الأنابيب بسلاسة إلى تشكيل شبكة مسطحة مميزة ، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية.يتم الانتهاء من عملية اللحام بكفاءة في حوالي 60 ثانية، مما يؤكد على السرعة والدقة في تصنيع كل شبكة مسطحة.
آلة ثنائية المحطة العمودية IBC إطار الانحناء
تشهد آلة ثنائية المحطة لإنحناء إطار القفص IBC معالجة شاملة لضمان ليس فقط دقة عالية في الانحناء ولكن أيضا عمليات مستقرة وكفاءة ملحوظة.
ثني الشبكة المسطحة إلى شكل مربع
آلة الانحناء تحوّل الشبكة المسطحة بمهارة إلى إطار مربع بدقةتحقيق عملية الانحناء في حوالي 20-25 ثانية يسلط الضوء على كفاءة الجهاز وقدرة الإنتاج السريع.
شعاع الانحناء
يتم استخدام حزمة الانحناء المصنعة بجهاز CNC لضمان زاوية الانحناء.
يمكن ضبط كل قالب على شعاع الانحناء صعودا وهبوطا لمدة 3 ملم لزيادة نطاق الانحناء.
تصميم القالب 120 درجة جعل كل زاوية ثني أكثر سلاسة.
الإطار المنحني
يمتلك إطار الجهاز تصميم مستطيل قوي ، يضم أعمدة فولاذية سميكة ولوحة غطاء على شكل باب ، مما يضمن صلابة واستقرار استثنائيين.
محطة الضغط الهيدروليكية
تم تصميمها خصيصًا لإنحناء شباك خزانات الحاويات ، وتقوم آلة إنحناء IBC بتشكيلها بمهارة إلى إطارات مستطيلة بأبعاد دقيقة تبلغ (1200 ± 5 ملم) × ((1000 ± 5 ملم).هذه المحطة التي تعمل بالهيدرووليك تضمن أداءً مثاليًا للثني.
آلة قفل إطار قفص IBC
آلة قفل إطار القفص IBC صُنعت بعناية كوحدة متماسكةومزيج سلس من الاستقرار والكفاءة أثناء التشغيل.
كفاءة ونوعية القفل
ذراع القيادة القابلة للتعديل:
مصممة لتصميمات مختلفة للقفص المعدني IBC ، يوسع ذراع التثبيت القابلة للتعديل نطاق عمل الآلة.
التصميم الهيدروليكي والهوائي للذراع المضغوطة يزيد من كفاءة الجهاز.
الذراع المضغوطة مصممة أيضا للاتصال التلقائي للجانبين من الأنابيب.
عفن الهيدروليكي:
يتميز بنظام هيدروليكي، وخلق القالب التثبيت نقاط التثبيت الضيقة للأنابيب، ومنع القفص المعدني من الشقوق.
محطة الضغط الهيدروليكية:
تم تجهيز محطة الضغط الهيدروليكية مع جهاز إرسال تلقائي لضمان عملية إنتاج سلسة وفعالة للأقفاص المعدنية.
آلة IBC لإنتاج ثقوب الإطار القفصية والضرب
يتم استخدام آلة صنع الثقوب وإبرة إطار القفص IBC لتشكيل الثقب على الإطار ، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
الكفاءة والجودة في صنع الثقوب
آلة صنع الثقوب والطعن تستخدم القوة الهيدروليكية. سوف يستغرق حوالي 25-30 ثانية لإكمال العملية الكاملة.
a. رؤوس الضغط مع قالب الضغط
محطة هيدروليكية
c. لوحة تحديد موقع رأس القطع
من اليسار إلى اليمين ، ويمكن تعديل لوكينج لوكينج إلى الأمام إلى الخلف يمكن أن يجعل وضع الاختبار في نطاق استخدام أوسع.
آلة لحام إطار القفص IBC
تصميم آلة لحام الإطار الأساسي يتبنى هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج.الآلة سوف تفعل لحام تلقائيا.
خصائص المنتج:
1. يعتمد التصميم على هيكل أفقي و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل.
2سيتم تفريغ الحمولة الملحومة تلقائيًا وستقوم الآلة باللحام تلقائيًا
3.تعتمد 3 مجموعات من طاقة MF DC 250KVA. تساعد الآلة على زيادة جودة المنتج ومعدل الإنتاج ، وتخفيض تكلفة الإنتاج.
4حل مشكلة عدم استقرار جودة اللحام الناجمة عن العمل اليدوي
|
اسم المنتج
|
خط إنتاج الإطار IBC
|
الأسلوب
|
صف واحد / صف مزدوج
|
|
عرض اللحام القصوى
|
1200ملم
|
أقصى طول لحام
|
4250ملم
|
|
العلامة التجارية
|
هواشي
|
اللون
|
الأزرق / الأصفر / المخصص
|
|
الطاقة المجهزة
|
350kVA/400kVA
|
مكان المنتج |
مقاطعة تشيجيانغ، الصين
|
|
الجهد
|
3p 380 فولت
|
المواد
|
أنابيب معدنية
|
|
ضيق الأنابيب
|
1-2ملم
|
دورة العمل
|
20%
|
|
قطر الأنابيب
|
14-20ملم
|
التكرار
|
50 هرتز/60 هرتز
|
|
طريقة تحميل الأنابيب
|
العمل اليدوي/2
|
حجم الكابل
|
≥70mm3
|
|
القدرة على العمل
|
350-450 ((480-550) قطعة / 8 ساعات
|
حجم أنبوب الهواء
|
G1
|
|
الطلب على العمل
|
2-3 أعمال
|
حجم أنابيب المياه
|
G1 1/4
|

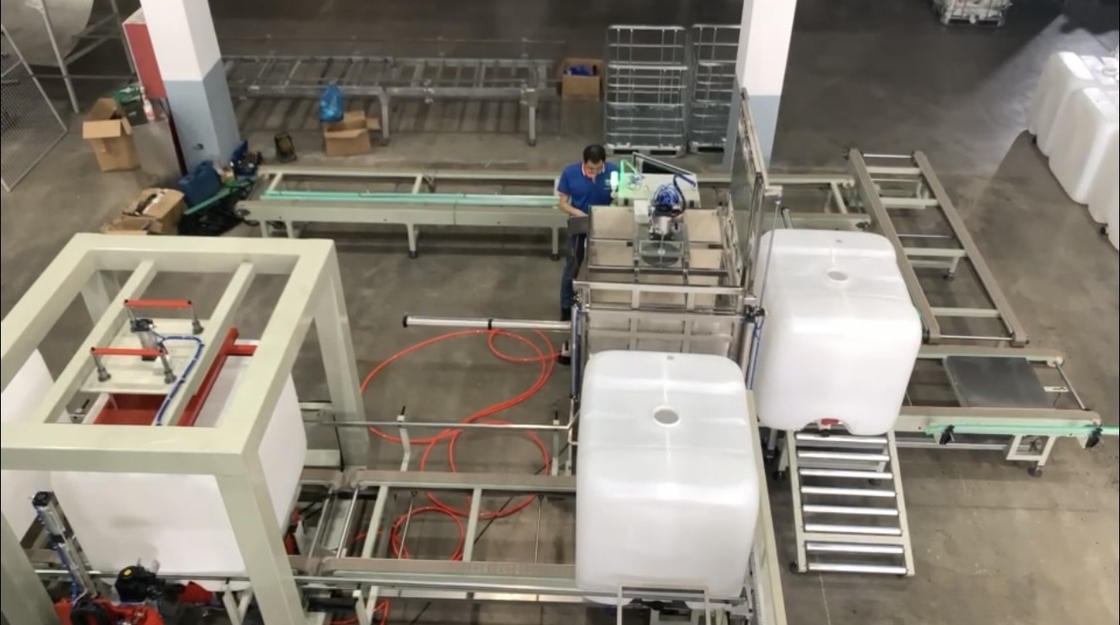

ميزات المنتج - نظام إرسال الخزان:
1هذا النظام مناسب للمصانع التي تفصل ورشة عمل آلة النفخ ورشة عمل القفص.

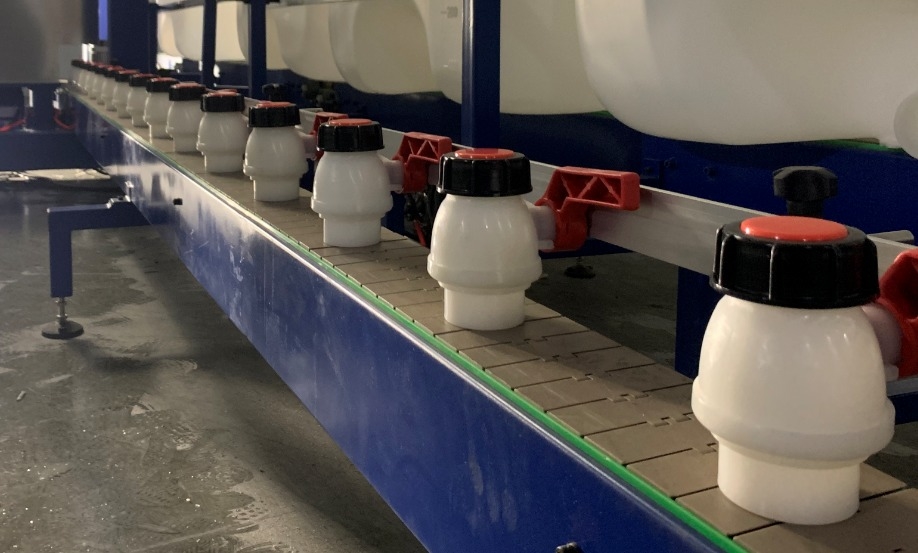

2يتم نقل خزانات الاختبار بواسطة الناقلة إلى ورشة عمل القفص. لا يتطلب تدخل بشري.
3نظام إرسال الدبابات
4.IBC منطقة وضع القفص المنحني والمتشابك والمنفذ
5منطقة تخزين البلايتات المصفحة
6.المسار التجميعي التلقائي للفوليت
7لحام الحزم
8.القفص الدوار و منطقة تجميع المنابر الآمنة
9منطقة تخزين لوحات الحمولة / التغذية التلقائية
