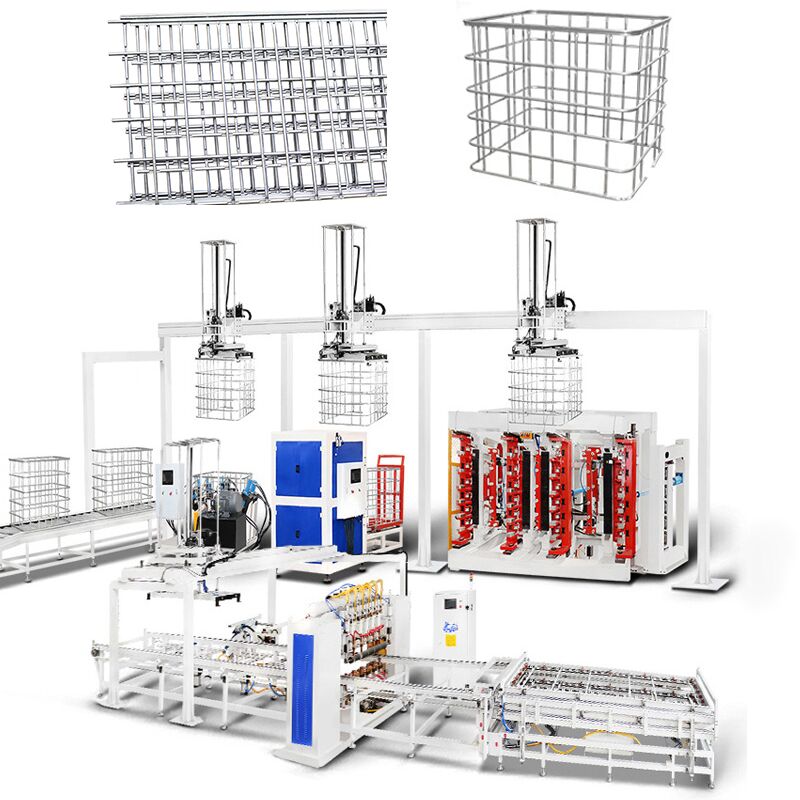

آلة إنتاج أقفاص IBC المؤتمتة بالكامل
تمثل آلة إنتاج أقفاص IBC الأوتوماتيكية من Hwashi قمة الابتكار في التصنيع، حيث تجمع بين تكنولوجيا الأتمتة المتقدمة والهندسة الدقيقة لتقديم حل كامل لإنتاج أقفاص حاويات البضائع السائبة الوسيطة (IBC). يحول هذا النظام المتطور المواد الخام إلى أقفاص IBC عالية الجودة من خلال عملية مؤتمتة ومتكاملة بالكامل تضمن جودة استثنائية وكفاءة قصوى وتوفيرًا كبيرًا في التكاليف.
الميزات والتقنيات المتقدمة
خط إنتاج مؤتمت بالكامل
- نظام متكامل يجمع بين اللحام الأوتوماتيكي وتفريغ الشبكات والانحناء والقفل وصنع الثقوب وعمليات التثقيب
- يتطلب فقط 3-4 مشغلين
- القدرة على التشغيل المستمر على مدار الساعة طوال أيام الأسبوع
- معدل إنتاج 80 قفصًا في الساعة
هندسة دقيقة
- رؤوس لحام متعددة تعمل في وقت واحد بتقنية CNC لتحقيق دقة واتساق استثنائيين
- 6-7 رؤوس لحام للحصول على نتائج موحدة
- دقة الأبعاد ±0.1 مم
- 60 ثانية لكل دورة قفص
ضمان الجودة المدعوم بالذكاء الاصطناعي
- نظام كشف العيوب الذكي الذي يحدد ويصحح حالات الإنتاج الشاذة في الوقت الفعلي
- تعديل المعلمات تلقائيًا
- المراقبة والتحليلات في الوقت الفعلي
- مراقبة الجودة المتسقة
إطار اللحام الرئيسي
تنظم أربع مجموعات من محولات MF ست مجموعات من أقطاب اللحام، مما يضمن جودة اللحام المثلى لكل نقطة لحام. تعمل تقنية اللحام على طراز البيانو ثنائي الجانب على تسريع عملية اللحام بشكل كبير. يمكن إكمال كل شبكة معدنية في غضون دقيقة واحدة. يتضمن التصميم أسطوانات هوائية علوية وسفلية لضمان وضع لحام مسطح. بالإضافة إلى ذلك، تتميز أقطاب اللحام بتصميم لولبي، مما يعزز المتانة مع كل استخدام.

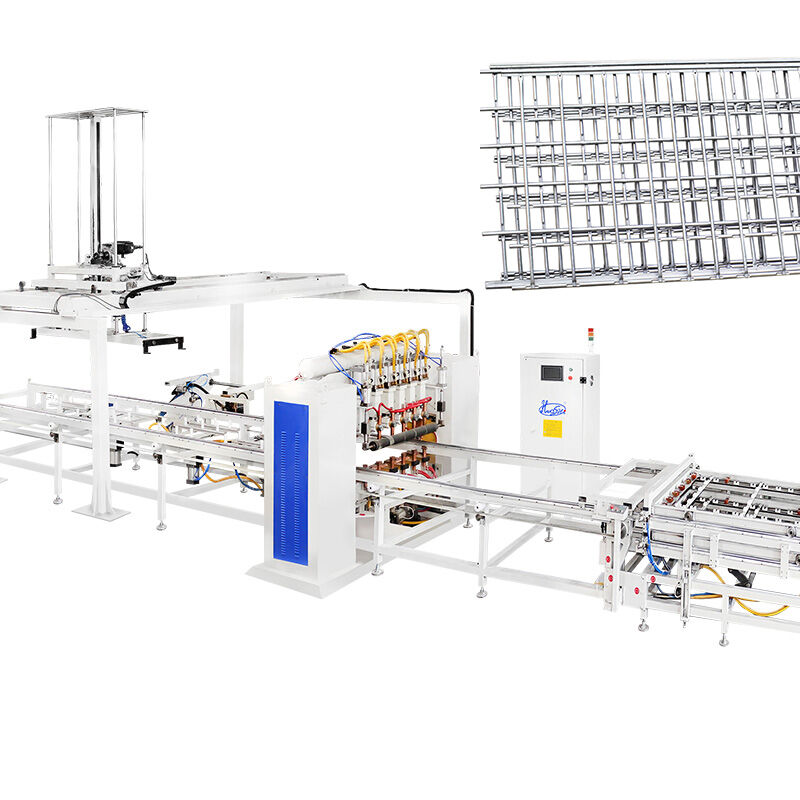

آلة اللحام الأوتوماتيكية لإطار IBC بستة رؤوس
يتميز نظام طاقة اللحام بأربع مجموعات من مصادر طاقة MF DC المتقدمة، مما يتيح اللحام المتزامن في ست نقاط مختلفة. يعمل مغذي التركيب ذو الطبقة المزدوجة على تحسين الكفاءة التشغيلية - بينما يشارك أحد التركيبات بنشاط في اللحام، يمكن للآخر تحميل المواد بسلاسة.
شبكة الأنبوب المسطحة وجودة اللحام الثابتة
يحول جهاز اللحام الأنابيب إلى تكوين شبكة مسطحة مميزة، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية. تكتمل عملية اللحام بكفاءة في حوالي 60 ثانية.

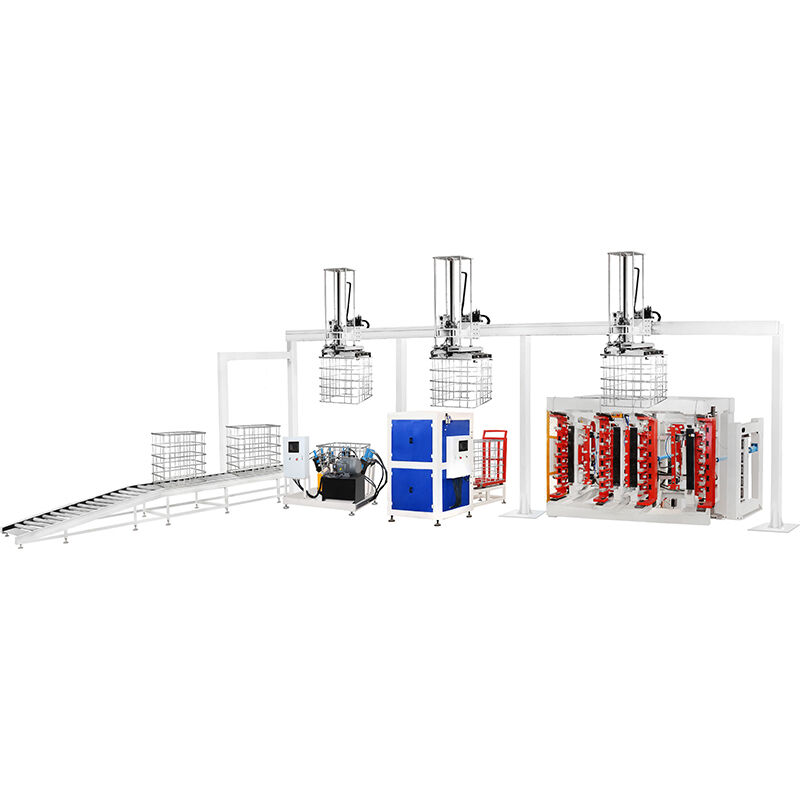

آلة ثني إطار IBC ذات محطتين رأسيتين
تضمن آلة ثني إطار قفص IBC ذات المحطتين دقة عالية في الانحناء وعمليات مستقرة وكفاءة ملحوظة.
ثني الشبكة المسطحة في شكل مربع
تحول آلة الثني الشبكة المسطحة إلى إطار مربع بدقة في حوالي 20-25 ثانية.
شعاع الانحناء
- يضمن شعاع الانحناء المعالج بواسطة CNC زوايا انحناء دقيقة
- يمكن تعديل كل قالب على شعاع الانحناء لأعلى ولأسفل بحوالي 3 مم لزيادة نطاق الانحناء
- تصميم القالب بزاوية 120 درجة يجعل كل زاوية انحناء أكثر سلاسة
إطار الانحناء
يتميز إطار الآلة بتصميم مستطيل قوي مع أعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب، مما يضمن ثباتًا وثباتًا استثنائيين.
محطة الضغط الهيدروليكي
تم تصميمها خصيصًا لثني شبكات خزان المنصات، حيث تقوم آلة ثني IBC بتشكيلها في إطارات مستطيلة بأبعاد دقيقة تبلغ (1200±5 مم)*(1000±5 مم).
آلة قفل إطار قفص IBC
مصممة بدقة كوحدة متماسكة، وتتميز بدقة استثنائية في الإدخال وقوة قفل قوية ومزيج سلس من الثبات والكفاءة.
كفاءة وجودة القفل
- ذراع تثبيت قابل للتعديل مصمم خصيصًا لتصميمات أقفاص IBC المعدنية المختلفة
- يعزز التصميم الهيدروليكي والهوائي كفاءة الآلة
- مصممة للتوصيل التلقائي لجانبي الأنبوب
- ينشئ قالب التثبيت الهيدروليكي بقع تثبيت ضيقة لمنع التشقق
- تضمن محطة الضغط الهيدروليكي المزودة بجهاز إرسال تلقائي إنتاجًا سلسًا
آلة صنع الثقوب والتثقيب لإطار قفص IBC
تُستخدم لتشكيل الثقوب على الإطار بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي. تستغرق العملية التي تعمل بالطاقة الهيدروليكية حوالي 25-30 ثانية حتى تكتمل.
كفاءة وجودة صنع الثقوب
- رؤوس الضغط مع قالب الضغط
- محطة هيدروليكية
- لوحة تحديد موقع رأس التثقيب
- لوحة قابلة للتعديل من اليسار إلى اليمين، ومن الأمام إلى الخلف لنطاق تحديد المواقع الأوسع
آلة لحام الإطار الأساسي لقفص IBC
يعتمد التصميم هيكلًا أفقيًا و7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل المنتج وتفريغه بينما تقوم الآلة باللحام التلقائي.
ميزات المنتج
- هيكل أفقي مع 7 رؤوس لحام للحام الإطار الأساسي
- التفريغ التلقائي للمنصات الملحومة
- 3 مجموعات من طاقة MF DC 250KVA لزيادة الجودة ومعدل الإنتاج
- يعالج مشكلة جودة اللحام غير المستقرة الناتجة عن العمل اليدوي
- معدل إنتاج أعلى ومستوى أتمتة
المواصفات الفنية
| اسم المنتج |
خط إنتاج إطار IBC |
النمط |
صف واحد / صف مزدوج |
| أقصى عرض لحام |
1200 مم |
أقصى طول لحام |
4250 مم |
| العلامة التجارية |
Hwashi |
اللون |
أزرق / أصفر / مخصص |
| الطاقة المجهزة |
350 كيلو فولت أمبير / 400 كيلو فولت أمبير |
مكان المنتج |
مقاطعة تشجيانغ، الصين |
| الجهد االكهربى |
3p 380V |
المادة |
أنابيب مجلفنة |
| سمك الأنبوب |
1-2 مم |
دورة العمل |
20% |
| قطر الأنبوب |
14-20 مم |
التردد |
50 هرتز / 60 هرتز |
| طريقة تحميل الأنبوب |
يدوي / عاملان |
حجم الكابل |
≥70 مم3 |
| سعة العمل |
350-450 (480-550) قطعة / 8 ساعات |
حجم أنبوب الهواء |
G1 |
| متطلبات العمالة |
2-3 عمال |
حجم أنبوب الماء |
G1 1/4 |
ميزات المنتج - نظام إرسال الخزان
- مناسب للمصانع التي تفصل ورشة عمل آلة النفخ وورشة عمل القفص
- يتم نقل خزانات الاختبار عن طريق الناقل إلى ورشة عمل القفص دون تدخل بشري
- يتضمن منطقة وضع القفص المنحني والمثبت والمثقوب IBC
- منطقة تخزين المنصات الملحومة
- مسار تجميع المنصات التلقائي
- لحام المنصات
- دوران القفص ومنطقة تجميع المنصات الممر الآمن
- منطقة تخزين لوحة المنصات / التغذية التلقائية
