آلة إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) الأوتوماتيكية هواشي مع كفاءة لحام 50 ثانية/قطعة، 4 مجموعات من مصدر طاقة التيار المستمر عالي التردد وذراع ميكانيكي أوتوماتيكي للتفريغ

آلة إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) الأوتوماتيكية هواشي مع كفاءة لحام 50 ثانية/قطعة، 4 مجموعات من مصدر طاقة التيار المستمر عالي التردد وذراع ميكانيكي أوتوماتيكي للتفريغ

Name: آلة إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) الأوتوماتيكية هواشي مع كفاءة لحام 50 ثانية/قطعة، 4 مجموعات من مصدر طاقة التيار المستمر عالي التردد وذراع ميكانيكي أوتوماتيكي للتفريغ
Brand: Guangdong Hwashi Technology inc.
SKU: WL-SQ-MF160Kx6.5 مللي أمبير
Price: 325,000.00 USD
Availability: InStock

آلة إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) الأوتوماتيكية بكفاءة لحام 50 ثانية/قطعة,4 مجموعات MF DC مصدر الطاقة IBC حمل آلة لحام القفص,خط إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) مع ذراع ميكانيكي أوتوماتيكي للتفريغ

4 sets MF DC Power Source IBC Tote Cage Welding Machine

Automatic Mechanical Arm Unloading IBC Cage Frame Production Line

مكان المنشأ:

الصين

اسم العلامة التجارية:

Hwashi

إصدار الشهادات:

CE/CCC/ISO

رقم الموديل:

WL-SQ-MF160Kx6.5 مللي أمبير

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

إصدار الشهادات:

ISO9001

يكتب:

حاوية الخزان

وزن:

2000 كجم

حجم أنابيب المياه:

G1 1/4

ضمان:

12 شهرا

مواصفة:

CE/CCC

رمز النظام المنسق:

التعبئة القياسية للتصدير

شروط الدفع والشحن

الحد الأدنى لكمية

1 مجموعة

الأسعار

قابل للتفاوض

تفاصيل التغليف

حزمة خشبية تستحق البحر

وقت التسليم

30-60 يوم عمل بعد استلام الدفع الخاص بك

شروط الدفع

التفاوض

القدرة على العرض

50 مجموعة في الشهر

منتجات ذات صلة

فيديو

آلة لحام إطار قفص IBC بكفاءة 50 ثانية/قطعة، 4 مجموعات من مصدر طاقة MF DC وذراع ميكانيكي أوتوماتيكي للتفريغ

احصل على أفضل سعر

فيديو

آلة إنتاج إطار قفص حاويات البضائع المتوسطة (IBC) الأوتوماتيكية هواشي مع كفاءة لحام 50 ثانية/قطعة، 4 مجموعات من مصدر طاقة التيار المستمر عالي التردد وذراع ميكانيكي أوتوماتيكي للتفريغ

احصل على أفضل سعر

فيديو

آلة لحام إطار قفص IBC مع 6 نقاط لحام في وقت واحد، 4 مجموعات من مصدر طاقة MF DC، وكفاءة 50 ثانية/قطعة

احصل على أفضل سعر

فيديو

آلة الإنتاج الآلي لـ IBC Cage بوزن 2000 كجم تشغيل مستمر على مدار الساعة و 80 قفصًا في الساعة

احصل على أفضل سعر

اتصل بنا

+8613380655800

marketing@hwashi.com

اتصل الآن

وصف المنتج

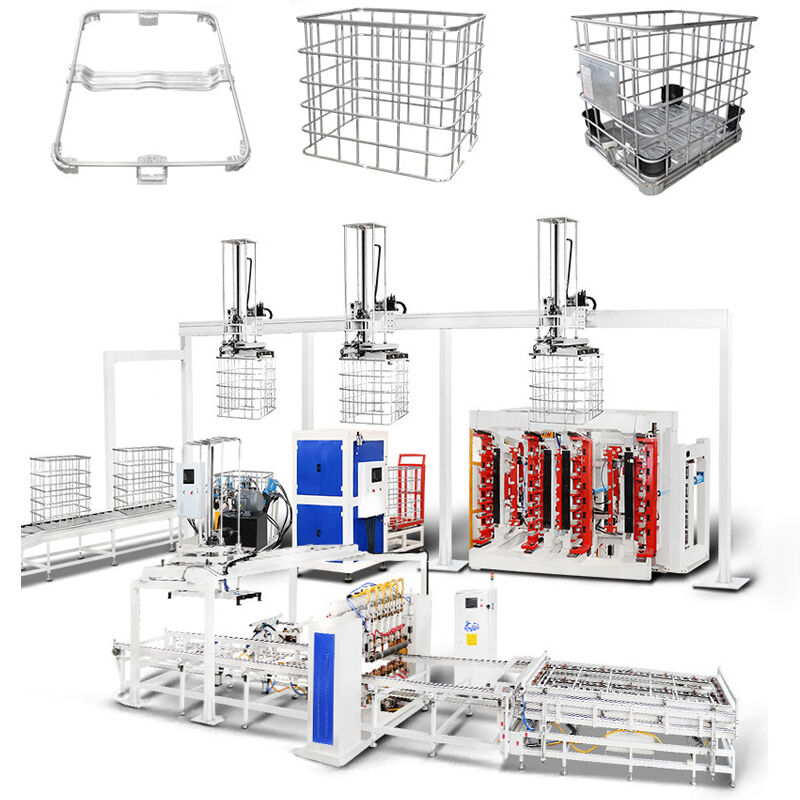

آلة الإنتاج الآلي لـ (هواشي آي بي سي)

آلة Hwashi IBC Cage Frame Automatic Welding Machine هي خط إنتاج متخصص مصمم لتصنيع إطارات قفص IBC. يتضمن هذا النظام الشامل لحام إطار القفص تلقائيًا ،ذراع ميكانيكية لتفريغ الشبكة، هيكل دوران الشبكة، آلة ثني الإطار التلقائي، آلة القفل، حفرة صنع وآلة الخنق، وخط الإنتاج التلقائي الذراع الميكانيكية المتحركة.الخط الكامل يتطلب فقط 2-3 عاملين الذين يقومون ببساطة بتحميل المواد في البداية وتفريغ المنتجات النهائية في النهاية.

المزايا الرئيسية

استهلاك الطاقة بكفاءة:تكنولوجيا اللحام المتقدمة والمواد تضمن نسبة عالية الكفاءة من الطاقة إلى الاستهلاك، مما يدل على الوعي البيئي ودعم التنمية المستدامة.

واجهة سهلة الاستخدام:واجهة بديهية تبسط التشغيل وتقلل من تكاليف التدريب وتعزز كفاءة التشغيل.

المواصفات التقنية

كفاءة اللحام: 50 ثانية لكل قطعة
مصدر لحام: 4 مجموعات MF مصدر الطاقة المتردد
خيار منصة التغذية: طبقة واحدة أو طبقة مزدوجة
خيار نظام التفريغ: تفريغ يدوي أو تفريغ ذراع ميكانيكية تلقائية

قدرة الإنتاج:50 ثانية لكل قطعة

نظام الإطار الرئيسي لللحام

أربعة محولات MF تنظم ست مجموعات من أقطاب الصلح ، مما يضمن جودة اللحام المثلى لكل نقطة.تقنية اللحام الثنائية على غرار البيانو تسرع بشكل كبير عملية اللحام، إكمال كل شبكة حديدية في غضون دقيقة واحدة.

يحتوي التصميم على أسطوانات هوائية أعلى وأسفل لضمان مواقع لحام مسطحة. تتميز أقطاب الحام بالتصميم المسمار لتحسين المتانة مع كل استخدام.

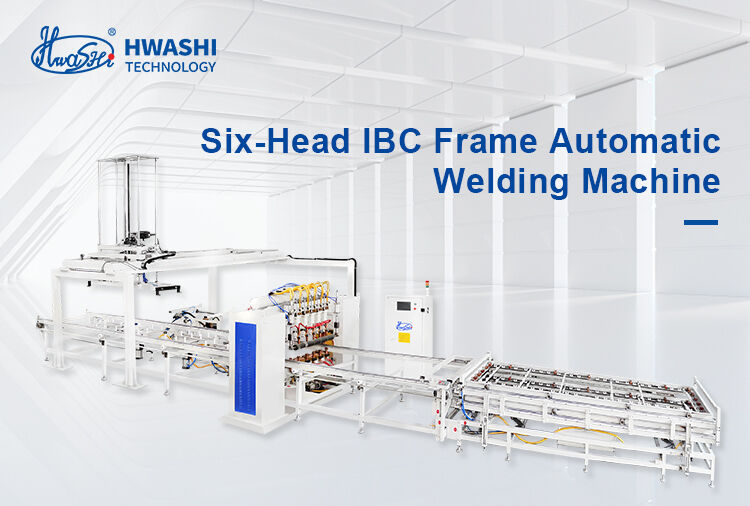

آلة لحام أوتوماتيكية ذات ستة رؤوس

يحتوي نظام الطاقة لحام على أربع مجموعات من مصادر الطاقة المتقدمة MF DC، مما يتيح الحام في وقت واحد في ستة نقاط مختلفة.تغذية الثنائية طبقة العدسات يعزز الكفاءة من خلال السماح تحميل المواد على أحد العدسات في حين يحدث لحام على آخر.

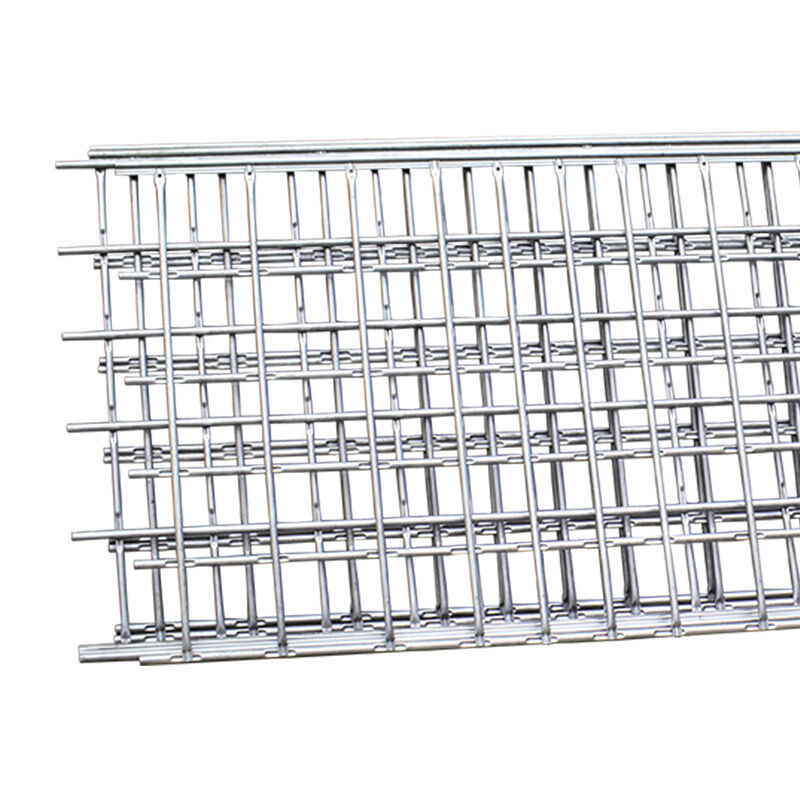

شبكة الأنابيب المسطحة ونوعية لحام ثابت

جهاز اللحام يحول الأنابيب إلى تشكيل شبكة مسطحة مميز ، مما يضمن لحام قوي وقوي. تستغرق عملية اللحام الكاملة حوالي 60 ثانية لكل شبكة مسطحة.

آلة ثنائية المحطة العمودية IBC إطار الانحناء

هذه آلة المعالجة الشاملة تضمن ثني دقة عالية مع عمليات مستقرة وكفاءة ملحوظة.

ثني الشبكة المسطحة إلى شكل مربع

تقوم آلة الانحناء بتحويل الشبكة المسطحة بشكل ماهر إلى إطارات مربعة بدقة، مما يكمل عملية الانحناء في حوالي 20-25 ثانية.

خصائص الحزمة المنحنية

يضمن حزمة الانحناء المصنعة بالإنترنت زوايا الانحناء الدقيقة
يمكن ضبط كل قالب على حزمة الانحناء صعودا وهبوطا بحوالي 3 ملم لزيادة نطاق الانحناء
تصميم القالب بـ 120 درجة يخلق زوايا ثنائية أكثر سلاسة

بناء الإطار المنحني

يحتوي إطار الجهاز على تصميم مستطيل قوي مع أعمدة فولاذية سميكة ولوحة غطاء على شكل باب ، مما يضمن صلابة واستقرار استثنائيين.

محطة الضغط الهيدروليكية

مصممة خصيصًا لإنحناء شباك خزانات الحاويات ، هذه المحطة التي تعمل بالهيدرووليكية تشكلها إلى إطارات مستطيلة بأبعاد دقيقة تبلغ (1200 ± 5mm) * ((1000 ± 5mm) ،ضمان أداء الانحناء الأمثل.

آلة قفل إطار قفص IBC

هذه الوحدة المتماسكة توفر دقة استثنائية في إدخال، وقوة قفل قوية، ومزيج سلس من الاستقرار والكفاءة.

كفاءة ونوعية القفل

ذراع التشنج القابلة للتعديل

مصممة لتصميمات مختلفة للقفص المعدني IBC لمدى عمل أوسع
التصميم الهيدروليكي والهوائي يزيد من كفاءة الآلة
مصممة للاتصال التلقائي لأطراف الأنابيب

عفن الهيدروليكي

النظام الهيدروليكي يخلق نقاط ضيقة للأنابيب، مما يمنع الصدع في القفص المعدني.

محطة الضغط الهيدروليكية

مجهزة بجهاز إرسال تلقائي لضمان إنتاج قفص معدني سلس وفعال.

آلة IBC لإنتاج ثقوب الإطار القفصية والضرب

هذه الآلة تشكل ثقوب على الإطار لتمكين التثبيت الآمن على الإطار الأساسي.

الكفاءة والجودة في صنع الثقوب

باستخدام القوة الهيدروليكية ، تستغرق عملية صنع الثقوب والطعن الكاملة حوالي 25-30 ثانية.

وتشمل الخصائص:

رؤوس الضغط مع قالب الضغط
محطة هيدروليكية
لوحة تحديد موقع رأس الخرق
لوحة تحديد الموقع القابلة للتعديل من اليسار إلى اليمين إلى الأمام إلى الخلف لمدى تحديد المواقع الأوسع

آلة لحام إطار القفص IBC

تقوم هذه الآلة الأفقية ذات الرؤوس الحامية 7 بإكمال لحام الإطار الأساسي تلقائيًا. يحتاج المشغلون فقط إلى تحميل المواد ، ويتم تفريغ المنصات الحامية تلقائيًا.

خصائص المنتج

الهيكل الأفقي مع 7 رؤوس لحام لحام الإطار الأساسي الكامل
التفريغ التلقائي للفوليتات المطاطية
3 مجموعات من مصادر الطاقة MF DC 250KVA
يزيد من جودة المنتج ومعدل الإنتاج مع خفض التكاليف
يحل مشاكل جودة اللحام غير المستقرة من العمل اليدوي
معدل إنتاج أعلى ومستوى أتمتة أعلى

جدول المواصفات التقنية

اسم المنتج	خط إنتاج الإطار IBC	الأسلوب	صف واحد / صف مزدوج
عرض اللحام القصوى	1200ملم	أقصى طول لحام	4250ملم
العلامة التجارية	هواشي	اللون	الأزرق / الأصفر / المخصص
الطاقة المجهزة	350kVA/400kVA	مكان المنتج	مقاطعة تشيجيانغ، الصين
الجهد	3p 380 فولت	المواد	أنابيب معدنية
سمك الأنابيب	1-2ملم	دورة العمل	20%
قطر الأنابيب	14-20ملم	التكرار	50 هرتز/60 هرتز
طريقة تحميل الأنابيب	العمل اليدوي/2	حجم الكابل	≥70mm3
قدرة العمل	350-450 ((480-550) قطعة / 8 ساعات	حجم أنبوب الهواء	G1
الطلب على العمل	2-3 أعمال	حجم أنابيب المياه	G1 1/4

خصائص تخطيط خط الإنتاج

نظام إرسال الخزانات: مناسب للمصانع التي تحتوي على ورشة عمل منفصلة لآلات النفخ والقفص
خزانات الاختبار التي يتم نقلها بواسطة ناقل إلى ورشة عمل القفص دون تدخل بشري
IBC منطقة وضع القفص المنحني والمضغوط والمثقب
منطقة تخزين البوليتات المطاومة
مسار تجميع الحمولة التلقائي
محطة لحام الصفائح
منطقة تجميع القفص الدوري والحاويات
تصميم ممر آمن
منطقة تخزين لوحات البوليت مع التغذية الآلية

العلامات：

خط إنتاج إطار قفص IBC,آلة ثني إطار IBC,آلة لحام قفص IBC
