مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
WL-YZ-8K
فيديو
فيديو

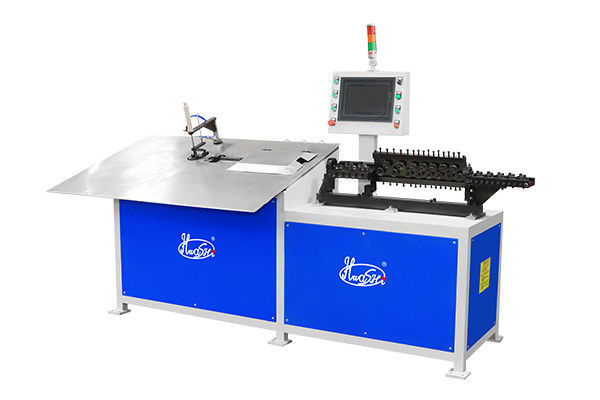

وصف آلة ثنائية الأبعاد الآلية لثني الأسلاك المتخصصة في تصنيع الحزام المسطح أو الخطاف المعلق
صناعة الجهاز ذات التركيب الثلاثي المحور الذي يتضمن آلية تصويب الأسلاك، آلية القطع، آلية الضغط على الخط وآلية التشكيل.تتبنى آلية التصويب مجموعات متعددة من الأدوات للضغط صعودا وهبوطا ويسارا ويمنا للتصويبيضمن الهيكل خدوش خفيفة على سطح الأسلاك المعدنية، ويضمن تصويب الأسلاك المعدنية والقاعدة التي تشكلت عن طريق الانحناء في النصف.باستخدام سيرفو محرك سلك تغذية عجلة لتحريك وضع تشكيل السلك، يمكن أن تتحرك إلى الأمام والخلف وفقا للبرنامج؛ آلية تشكيل من خلال زاوية الطي من المنحنى، مع عمل آلية تغذية السلك، والسلك الانحناء إلى شكل طائرة؛التشغيل التلقائي للمعدات بعد التحميلهيكل المعدات معقولة ومستقرة وموثوقة، عملية بسيطة، درجة عالية من الأتمتة، يمكن للمشغلين إدارة العديد من الآلات في نفس الوقت،تحسين فعالية الإنتاج بشكل كبير، مصنعي الأجهزة، وكابلات الشبكة وغيرها من المعدات الخاصة اللازمة.
مفهوم التصميم لآلة ثنائية الأبعاد لثني الأسلاك الآلية المتخصصة في تصنيع المقبس المسطح أو الخطاف المعلق
مفهوم تصميم آلة ثنائية الأبعاد الآلية لثني الأسلاك المتخصصة في تصنيع الحبل المسطح أو الخطاف هو استخدام الآلات بدلاً من العملويمكن أن تنتج دون آلية تصويب أو فتح القالبطالما أن المنتج على مستوى، يمكن تشكيل أشكال مختلفة. تستخدم أساسا للأسلاك الحديدية، أسلاك الفولاذ المقاوم للصدأ، أسلاك النحاس،أسلاك الألومنيوم التشكيلية (التواء) المختلفة المنتجات المسطحة ذات الشكل غير المنتظم، مثل مربع، مستديرة، ستة زوايا، بيضاوي، مختلف القفازات، مختلف الخطافات وقطر الدائرة المختلفة وأسلاك منحنية مختلفة.
|
نظام التحكم الذكي في الانحناء |

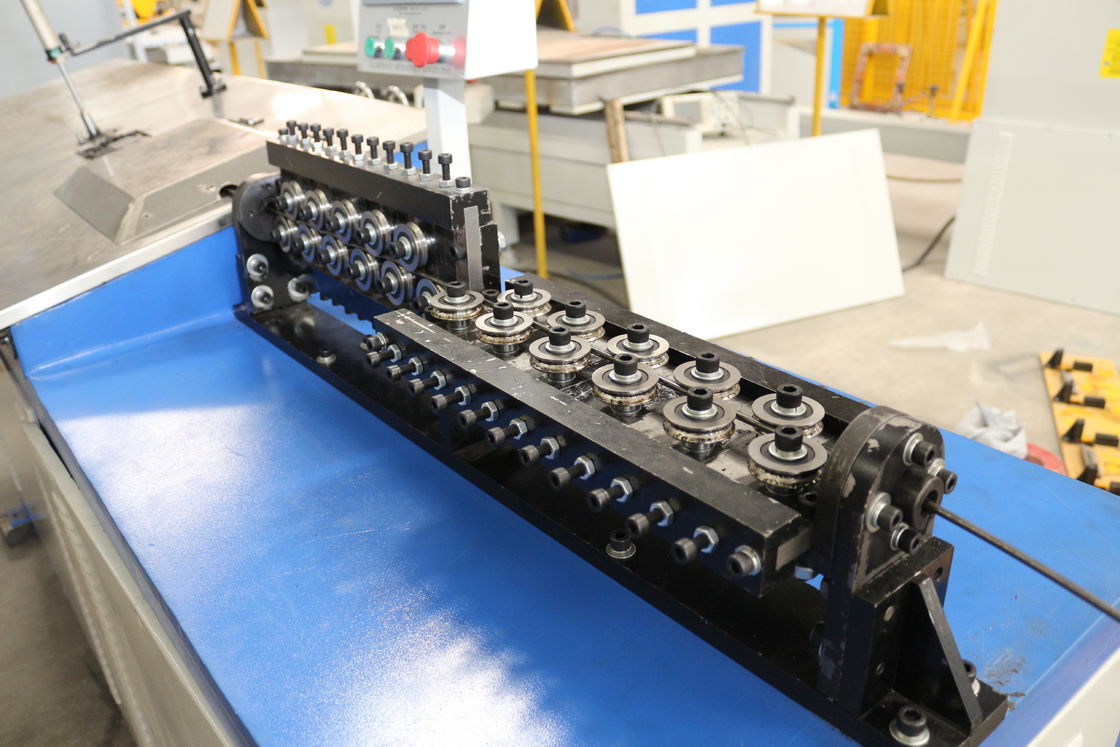

عجلة تصويب |
|
هيكل لحام تلقائي |
هيكل الطحن الآلي |
معايير آلة ثنائية الأبعاد الآلية لثني الأسلاك المتخصصة في تصنيع الحبل أو الخطاف
|
البيانات التقنية لجهاز ثنائي الأبعاد لإنحناء الأسلاك |
|||
|
نموذج الجهاز |
2-6 |
3-8 |
5-12 |
|
نطاق قطر الأسلاك |
أسلاك حديدية من 2.3-6 ملم |
أسلاك حديدية Φ4-8mm |
أسلاك حديدية Φ5-12mm |
|
الجهد المدخل |
380 فولت 50 هرتز/60 هرتز |
||
|
قوة محرك الخدمة |
إجمالي 2.6 كيلوواط |
إجمالي 4.5 كيلوواط |
إجمالي 7.5 كيلوواط |
|
قوة قطع الاسطوانة |
Φ7.0 أسلاك حديدية |
Φ9.0 أسلاك حديدية |
Φ12.0 أسلاك حديدية |
|
نطاق ضغط الزيت |
0.3-0.6Mpa |
0.3-1Mpa |
0.3-1Mpa |
|
نموذج الزيت الهيدروليكي |
46#/68# |
||
|
نطاق السلك |
الأسلاك المستديرة، المربعة، المسطحة (مناسبة لأي سلك من المواد) |
||
|
طول سلك تغذية السلك |
حسب إعدادات المستخدم |
||
|
حفظ البيانات |
50 مجموعة بيانات، مجموعة من 300 إجراء |
||
|
السرعة القصوى لتغذية الأسلاك |
50 م/دقيقة |
20 م/دقيقة |
11M/min |
|
سرعة الانحناء القصوى |
300 دورة في الدقيقة / دقيقة الزاوية ± 180o |
||
|
دقة الانحناء |
± 0.5 ملم |
||
|
دقة تغذية الأسلاك |
± 0.5 ملم |
±1.0 ملم |
|

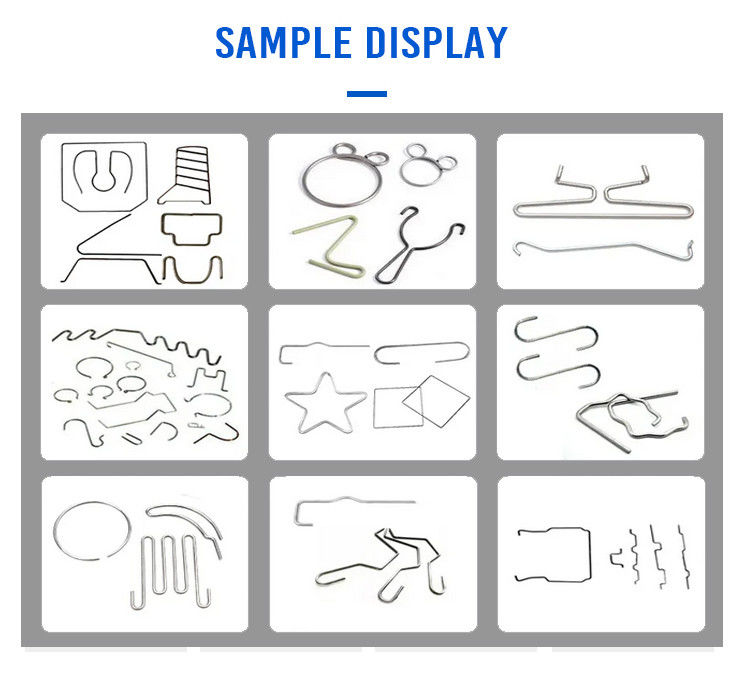

تطبيقات وعينات آلة ثنائية الأبعاد التلقائية لإنحناء الأسلاك المتخصصة في تصنيع الحزام المسطح أو الخطاف المعلق
