مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
WL-SW

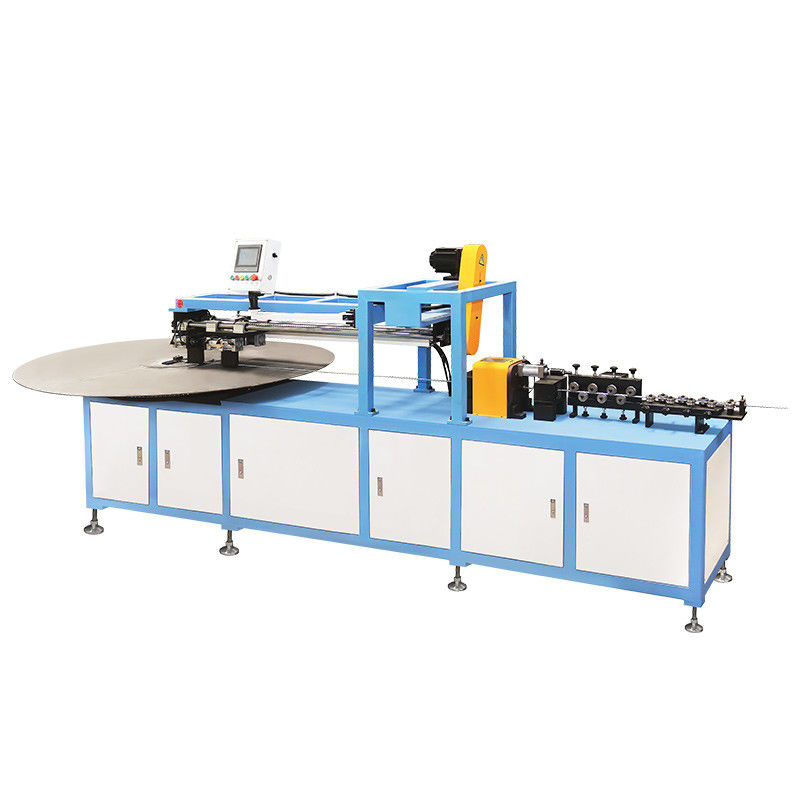

HWASHI 3-8mm CNC الآلي مكثف آلة ثني الأنابيب Bundy
وصفآلة الانحناء

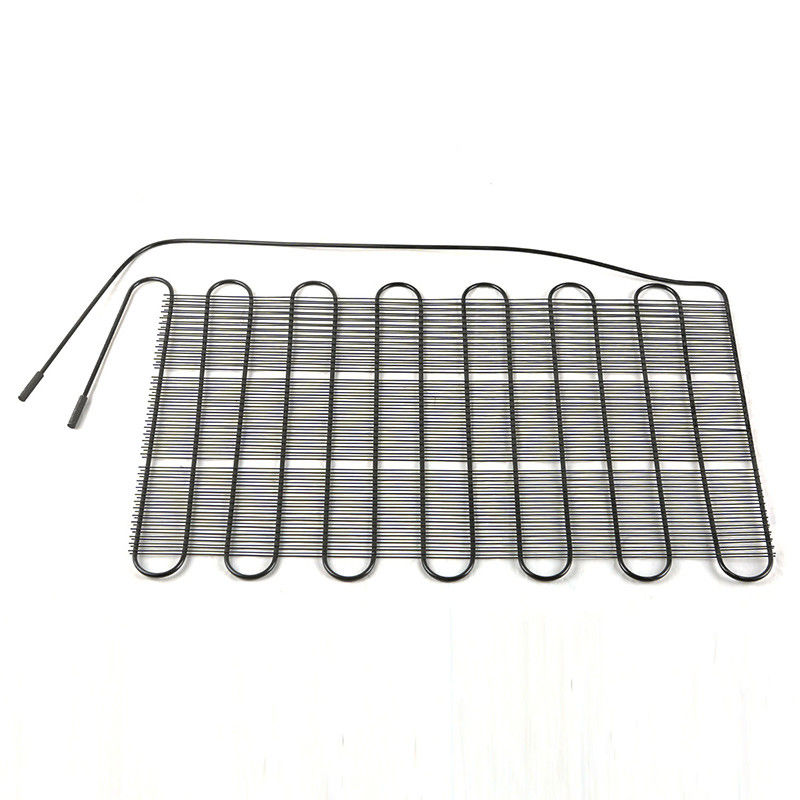

يمكن استخدام آلة الانحناء للنحاس، والألمنيوم، أنبوب بندي، الثلاجة المجمدة سلك أنبوب تبخير المكثف.آلة ثني الأنابيب مع طاولة دوارة أو طاولة ثابتة لتلبية متطلبات مختلفة من العملاءيمكن تعيين أشكال الانحناء في جهاز تحكم PLC. يمكن أن تكون الأنابيب الواحدة أو متعددة الأنابيب كلها على شكل "D" (لتحسين نقل الحرارة).
لقطر الأنابيب المختلفة، تحتاج إلى تغيير القالب العازل؛ لقطر الانحناء المختلف، تحتاج إلى تغيير القالب الانحناء.
الخصائصمنآلة الانحناء
1التحكم بالتحكم الآلي، يمكن أن تعمل مع آلة قطع الأنابيب كخط إنتاج.
2طاولة التشغيل الآلية، حماية سطح الأنبوب ناعمة.
3زاوية الانحناء يمكن أن تصل إلى 180 درجة.
الطلب والعيناتمنآلة الانحناء
مناسبة لإنحناء الأنابيب
التكوينمنآلة الانحناء
مواصفات آلة ثني الأنابيب | |
الجهد المدخل | 380 فولت، 50 هرتز مزدوج المراحل |
أنبوب قابل للتطبيق | أنبوب (بندي) |
ضغط الهواء العامل | 0.6-0.8Mpa |
مواصفات لفائف الأنابيب | ¢3~¢10ملم |
نطاق نصف قطر ثني الأنابيب | R7.5-R25 |
زاوية الانحناء | 1~180 درجة |
عدد الأنابيب للاستنكاف مرة واحدة | 1-8pcs (يعتمد على قطر الأنبوب) |
واحد الوقت الانحناء عدد المرات | 110 مرة |
سرعة التغذية في وقت واحد | 10~ 700mm / time ، تكون قادرة على تغذية 3 مرات |
طريقة العمل | الشاشة الملموسة + زر |
وضع التشغيل | التحميل اليدوي + التغذية الآلية + الانحناء الآلي |
السطح بعد الانحناء | لا توجد علامات واضحة على سطح الأنبوب |
طاولة دوارة | قطر 2 متر |
مقاس الجهاز | 2440x800x1580ملم |
الوزن | 750 كجم |
آلات أخرى ذات صلة الـآلة الانحناء
يمكننا تصميم آلة كاملة أوتوماتيكية أو نصف أوتوماتيكية لإنتاج خطوط التكثيف الثلاجة.
