مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
HS-R8-06
فيديو
فيديو

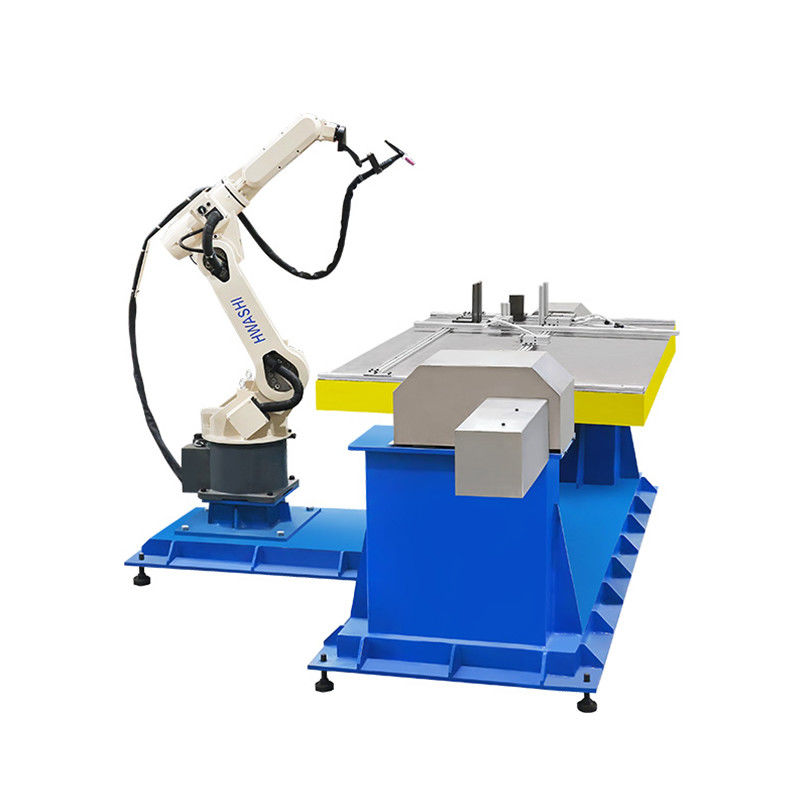

وحدة روبوت لحام Hwashi TIG مناسبة لحام خزانة الفولاذ المقاوم للصدأ
الوصف
الروبوت الحامية هواشي هو مضغوط، مع حجم صغير، وهو الروبوت الحامية قوس مخصصة. هذا الروبوت مجهزة مع قوة الحامية العلامات التجارية الدولية، يمكن أن تحقق لحام مستقرة،الوصول إلى مسار لحام عالي الدقة، تقصير دورة اللحام ، مع دقة عالية في تحديد المواقع المتكررة ، والعمل السريع ، واستقرار عملية اللحام ، والثبات العالي لللحام ، ويمكن أن تقصير دورة استبدال المنتج ،الاستثمارات المقابلة في المعداتتستخدم على نطاق واسع في السيارات والملحقات والدراجات النارية والملحقات والآلات الهندسية وغيرها من مجال لحام المعادن.
1. تحسين كثافة العمل للعمال ، يمكن أن تعمل في بيئة ضارة.
2- تقصير دورة إعداد الإنتاج، وتقليل استثمارات المؤسسات.
3- استقرار وتحسين جودة لحام قطع العمل.
4- تخفيض متطلبات المهارات العاملة.
5عملية بسيطة، مريحة للمستخدمين.
معايير P
| النموذج | HS-R6-08 | HS-R6-10 | HS-R6-20 | HS-R6-50 | HS-R6-165 | |
| DOF | 6 | |||||
| وضع القيادة | القيادة الخدمية للتيار المتردد | |||||
| الحمل الفعلي | 8 كجم | 10 كجم | 20 كجم | 50 كجم | 165 كجم | |
| التكرار الدقيق | ± 0.05 ملم | |||||
| نصف قطر العمل | 1400ملم | 1589ملم | 1595ملم | 1950ملم | 2483ملم | |
| الوزن | 180 كجم | 180 كجم | 290 كجم | 600 كجم | 1300 كجم | |
| نطاق الحركة ((°) | J1 | ± 170 | ± 170 | ± 170 | ± 180 | ± 180 |
| J2 | ± 120 ~ 85 | ± 120 ~ 80 | ±132~-95 | ± 130 ~ 90 | ±80~-60 | |
| J3 | ± 85~-165 | ± 85~-165 | ±73~-163 | ±75~-210 | ±80~-190 | |
| J4 | ± 180 | ± 180 | ± 180 | ± 360 | ± 360 | |
| J5 | ±135 | ±135 | ±133 | ± 115 | ± 115 | |
| J6 | ± 360 | ± 360 | ± 360 | ± 360 | ± 360 | |
| السرعة القصوى ((°/s) | J1 | 130 | 130 | 147 | 158 | 100 |
| J2 | 130 | 130 | 100 | 149 | 90 | |
| J3 | 130 | 130 | 135 | 130 | 104 | |
| J4 | 270 | 270 | 300 | 215 | 144 | |
| J5 | 170 | 170 | 198 | 251 | 160 | |
| J6 | 455 | 455 | 194 | 365 | 215 | |
| القوة | 4KVA | 4KVA | 6KVA | 14KVA | 31KVA | |
| الجهد | 380 فولت أو 220 فولت | |||||
| التكرار | 50Hz أو 60Hz | |||||

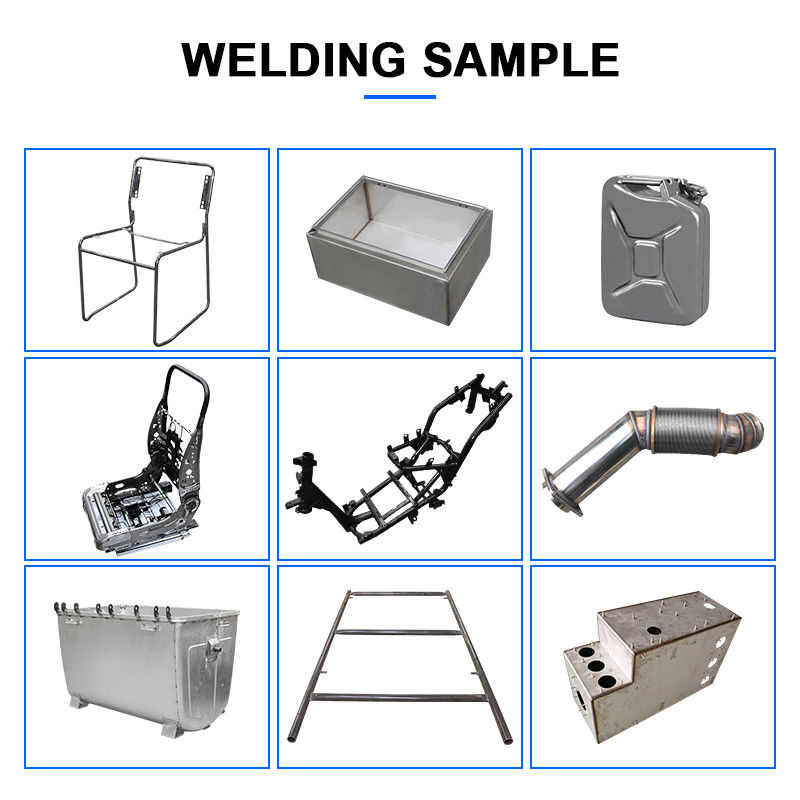

الطلب والعينات
1يمكن أن يدرك تخطيط موقف ستة محطات لحام مستمر لفترة طويلة ، وقد تحسنت بكفاءة الحام وجودة الحام بشكل كبير.
2. يدرك موقف قطعة العمل في وقت واحد ، ويتحقق تلقائيا لحام متناوب من الزوايا الأربعة من المنتج ، يتم التحكم في التشوه بشكل فعال.
3يمكن لهذه الآلة تحقيق اللحام التلقائي مع تحميل المواد يدوياً. كما يمكن أن تحسن جودة اللحام وكفاءة اللحام. ما هو أكثر من ذلك، يمكن أن تقلل من تكلفة الإنتاج.تم حل مشكلة عدم استقرار الجودة وانخفاض كفاءة الإنتاج الناجمة عن التشغيل اليدوي الخالص.
4. يحل الروبوت محل اللحام اليدوي. صناعة اللحام هي صناعة عالية المخاطر، درجة حرارة عالية، ضوء قوس القوس ودخان اللحام له تأثير معين على الصحة البدنية والعقلية للعمال.
5إنه اتجاه حتمي لاستخدام الروبوتات لتحل محل الروبوتات لحام في الحام ، وهو ليس فقط تعزيز السوق ، ولكن أيضا شرط الترقية التكنولوجية.
حلول اللحام
1يتضمن نظام الروبوتات اللحامية الكاملة 4 مجموعات من HS-R6-08 روبوت طول الذراع 1.4m، 4 مجموعات من 350A MIG آلة لحام، 4 مجموعات من بندقية لحام مضادة للاصطدام التلقائي،1 مجموعة من جهاز تحديد المواقع الواسع للدوران في محور واحد، 2 مجموعات من نظيفة بندقية اللحام، و 6 مجموعات من مصابيح اللحام، الخ
2من أجل ضمان الاستقرار والثبات في جودة اللحام، ونحن نقترح لتجهيز مع آلة نظيفة بندقية اللحام.
3ويتم التلحيم التلقائي بواسطة الروبوت MIG الصلص ذو الستة محاور.تستخدم الأسطوانات أو المشابك السريعة لتثبيت موقف المنتج مع مبدأ الرافعة لضمان متطلبات وضع لحام الآلي للروبوتوفقا لمتطلبات كفاءة الإنتاج ، تم تصميم 1 جهاز تحديد المواقع كبير طاولة دوارة مع ستة محطات ،أربعة أجهزة لتحميل القطعة، 1 مصباح لللحام، و 1 لتفريغ.
عملية العمل
1) تحميل اليدوي لقطعة العمل إلى الجهاز في الطاولة الثابتة في المحطة 1.
2) بدء لحام؛
3) سوف يقوم الروبوت و آلة اللحام باللحام على قطعة العمل وفقًا للبرنامج المحدد مسبقًا.
4) انتهاء الحامية
5) بينما يتم لحام المحطة 1 ، يتم تحميل المحطة 2 وتثبيت قطعة العمل بالتزامن. تعمل محطتان بالتناوب.
6) دورة العمل
