آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح

آلة لحام رف السلك الآلي المتقدمة,خط إنتاج أرفف السطح,آلة لحام أوتوماتيكية للأسلاك

Wire Mesh Deck Shelving Production Line

Automatic Wire Shelf Welding Machine

مكان المنشأ:

الصين

اسم العلامة التجارية:

HWASHI

إصدار الشهادات:

CE/CCC/ISO

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
كهرباء:
ثلاث مراحل أربع أسلاك 380V ± 10٪
سلك الطاقة:
120 مم²، 400 أمبير
طريقة التحكم:
PLC
عرض اللحام الفعال:
1200ملم
طول اللحام الفعال:
1200ملم
سرعة الحركة التلقائية:
200-500 مم / ثانية قابل للتعديل
مجموعة تعبئة الأسلاك الأوتوماتيكية:
سلك الخط: 400-1200 مم، قطر السلك: 2-6 مم
رقم نظام تعبئة الأسلاك الأوتوماتيكي:
مجموعتان
شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
US $350000.00 / Set
تفاصيل التغليف
حزمة خشبية جديرة البحر
وقت التسليم
7-30 يوم عمل بعد استلام الدفع الخاص بك
شروط الدفع
L/C، T/T
القدرة على العرض
50 مجموعة في الشهر
وصف المنتج

آلة لحام رف السلك الأوتوماتيكية المتقدمة لخط إنتاج رف السطحآلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 0





وصف المنتج

خط إنتاج اللحام المصمم لهذا المشروع مخصص خصيصًا للإنتاج السريع للأسطوانات اللاصقة.يسمح بإنتاج آلي بالكامل من شبكة الأسلاك والمواد المشددة. تحقيق قطع الأسلاك التلقائي، وتغذية، واللحام، والانحناء، والدوران، وتقطيع الحواف، وتغذية الصلبة التلقائية، واللحام، وتراكم المنتج النهائي.تصميم خط كامل يتطلب فقط اثنين من المشغلينكما أنه يساعد على معالجة مشاكل عدم استقرار الجودة وانخفاض الكفاءة المرتبطة بالعمليات اليدوية.يتم تحسين كفاءة الإنتاج ومستوى الأتمتة بشكل كبير.


عملية العمل

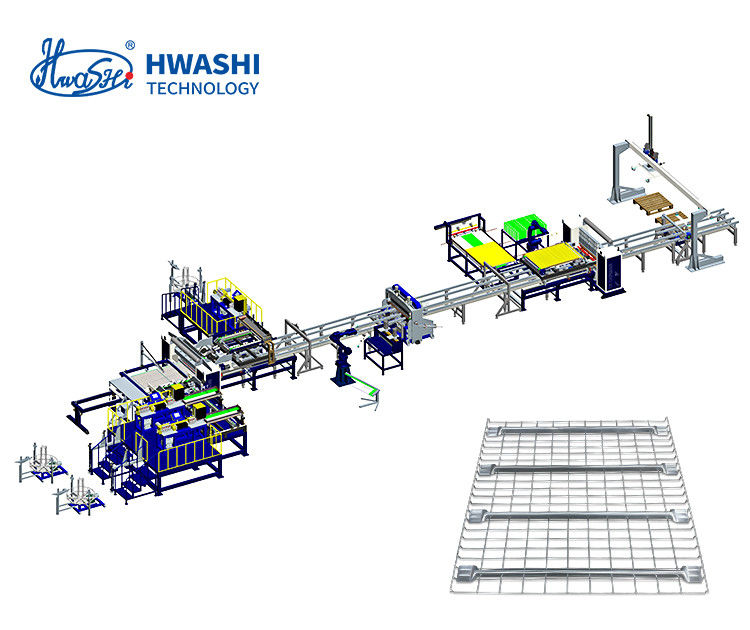

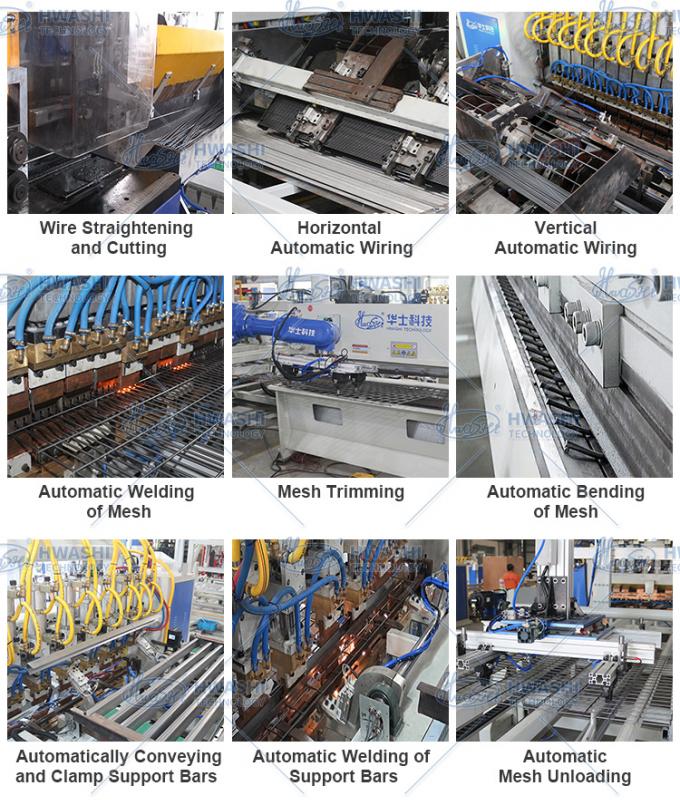

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 1

عملية العمل

1)السرعة العالية سلك تصويب وقطع آلة سوف قطع الأسلاك من لفائف الأسلاك،ومن ثم تحميل الأسلاك إلى نظام إمداد الأسلاك لملء الأسلاك تلقائي من الأسلاك العابرة وأسلاك الخط. 2) نظام ملء الأسلاك المتقاطعة والأسلاك الخطية سوف تغذية السلك إلى موقف اللحام تلقائيًا. 3) آلة اللحام سوف تفعل اللحام تلقائيًا. 4) بعد اللحام،الروبوت سوف التقاط الشبكة وتحميلها إلى محطة قطع الأسلاك لقطع حواف5) بعد التقطيع، سوف يضع الروبوت شبكة الأسلاك مرة أخرى إلى خط النقل ويقوم بنقلها إلى محطة الانحناء. 6) سوف تقوم آلة الانحناء بانحناء جانب واحد من الشبكة.7)الجهاز الدوار سوف يدور الشبكةو آلة الانحناء سوف تنحني جانب آخر من الشبكة8)سوف تتحرك شبكة الأسلاك إلى المشددات (عوارض الدعم) موقف اللحام 9) الذراع الميكانيكية سوف تحمل المشددات وتثبيتها تلقائيًا في موقف اللحام10) سوف تقوم آلة اللحام بتلحام المشددات وفقًا للرسومات. 11) بعد اللحام ، سيقلب الذراع الميكانيكية التفريغ وتضع المنتج النهائي تلقائيًا.
البنود
البيانات
الكهرباء
أسلاك ثلاثية المراحل أربعة 380V ± 10%
كابل الطاقة
120mm2,400A
طريقة التحكم
PLC
عرض اللحام الفعلي
1200ملم
طول اللحام الفعلي
1200ملم
سرعة التحرك التلقائية
200-500mm/s قابلة للتعديل
نطاق ملء الأسلاك التلقائي
سلك خط: 400-1200mm، قطر السلك: 2-6mm
الأسلاك العرضية: 400-1200mm، قطر الأسلاك: 2-6mm
رقم نظام ملء الأسلاك التلقائي
مجموعتان
مقاس الجهاز
35000mmx8000mm
ضغط الهواء
0.6MPa
مياه التبريد
15-25 درجة مئوية
تفاصيل الآلة
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 2
آلة قطع الأسلاك عالية السرعة

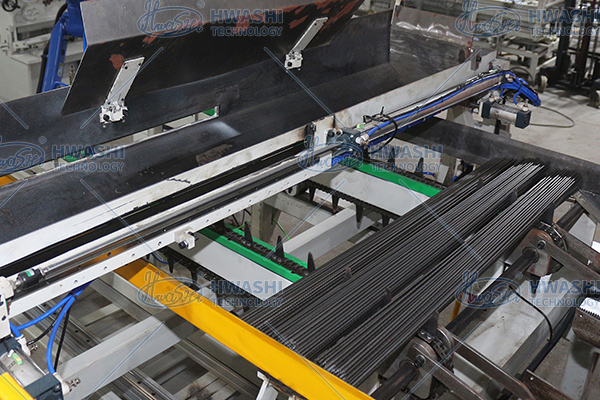

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 3
نظام إمدادات الأسلاك التلقائي
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 4




نظام التعبئة التلقائي للأسلاك


آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 5




نظام ملء تلقائي بالأسلاك العرضية

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 6

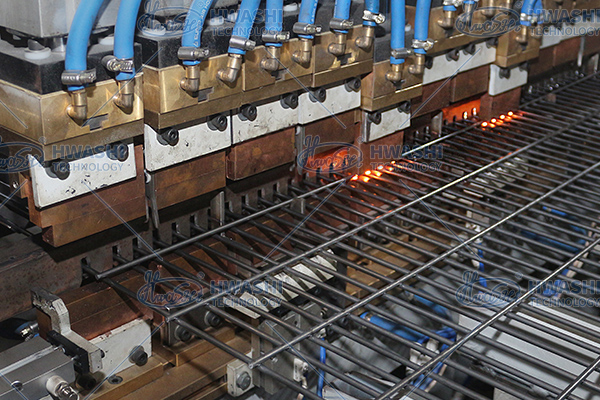

آلة لحام سلكية آلية

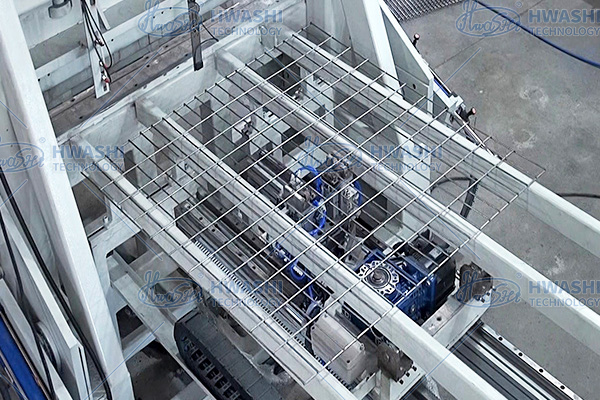

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 7
عربة نقل آلية للأسلاك
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 8
الروبوتات وأجهزة تقليم الأسلاك

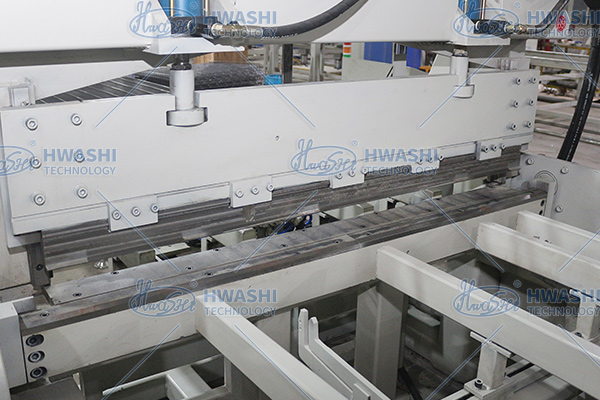

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 9
آلة ثني شبكة الأسلاك
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 10

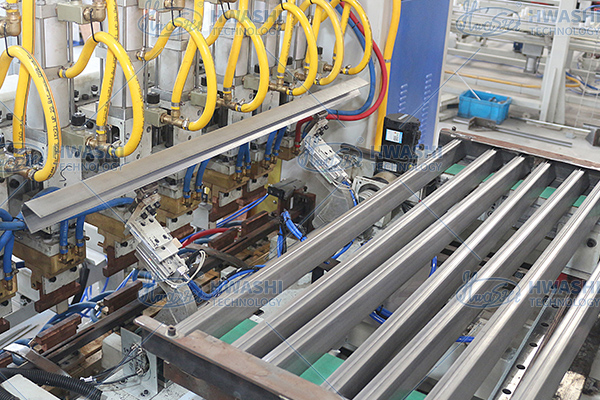

نظام تحميل الصلبة
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 11

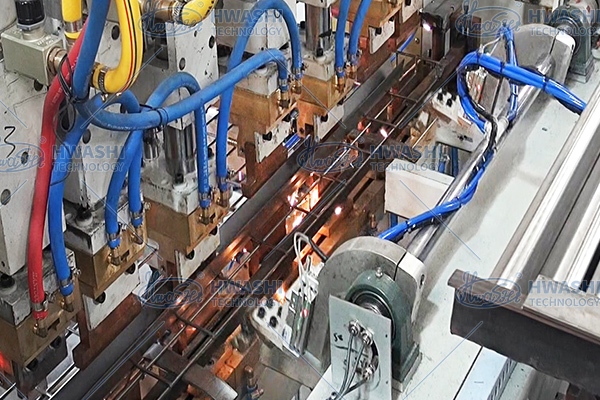

نظام لحام الصلبة

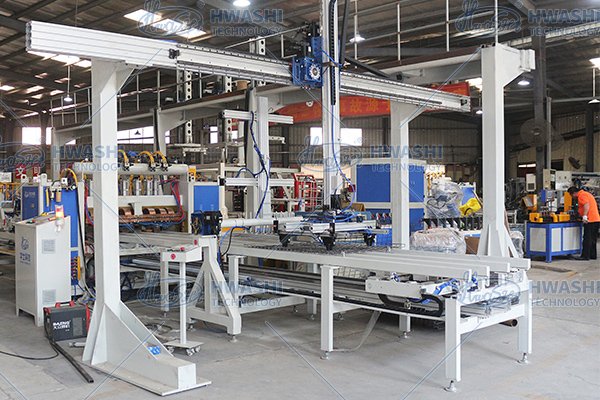

آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 12
التفريغ والتراكم التلقائي
آلة لحام رف الأسلاك الآلية المتقدمة لخط إنتاج رف رف السطح 13
المنتج النهائي
