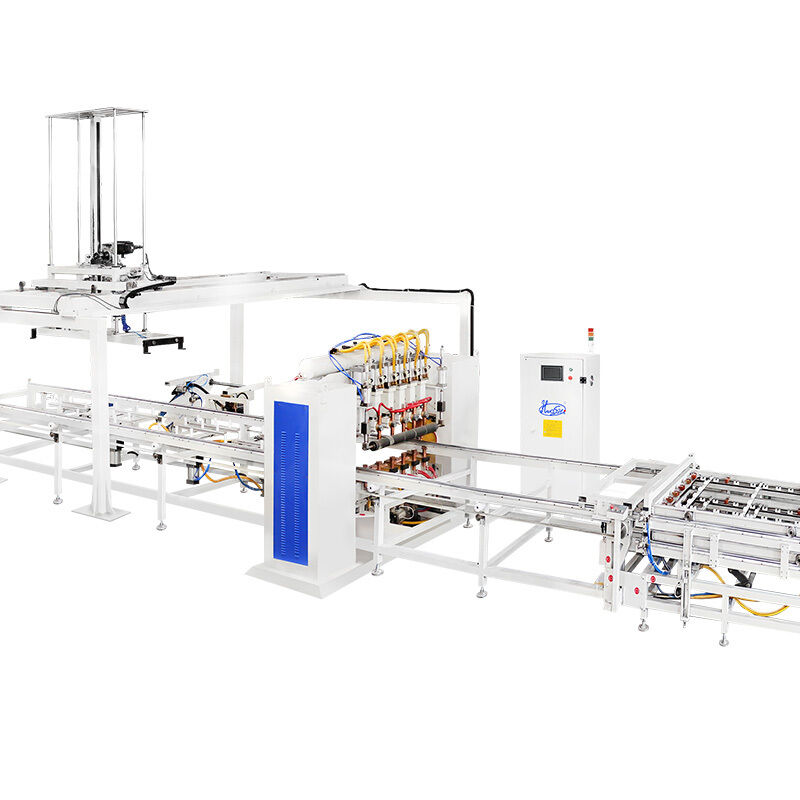

آلة إنتاج قفص IBC مؤتمتة بالكامل
تمثل آلة الإنتاج الأوتوماتيكية لقفص IBC من Hwashi قمة الابتكار في التصنيع، حيث تجمع بين تكنولوجيا الأتمتة المتقدمة والهندسة الدقيقة لتقديم حل كامل لإنتاج أقفاص حاويات السوائب الوسيطة (IBC). يقوم هذا النظام المتطور بتحويل المواد الخام إلى أقفاص IBC عالية الجودة من خلال عملية مؤتمتة متكاملة بالكامل تضمن جودة استثنائية، وكفاءة قصوى، وتوفيرًا كبيرًا في التكاليف.
الميزات والتكنولوجيا المتقدمة
خط إنتاج مؤتمت بالكامل
- نظام متكامل يجمع بين اللحام الأوتوماتيكي، وتفريغ الشبكة، والثني، والتقفيل، وصنع الثقوب، وعمليات التثقيب
- يتطلب 3-4 مشغلين فقط
- قدرة تشغيل مستمر على مدار الساعة طوال أيام الأسبوع
- معدل إنتاج 80 قفصًا في الساعة
هندسة دقيقة
- رؤوس لحام متعددة تعمل في وقت واحد بتقنية CNC لتحقيق دقة واتساق استثنائيين
- 6-7 رؤوس لحام لنتائج موحدة
- دقة أبعاد ±0.1 مم
- وقت دورة 60 ثانية لكل قفص
ضمان جودة مدعوم بالذكاء الاصطناعي
- نظام ذكي للكشف عن العيوب يحدد ويصحح شذوذ الإنتاج في الوقت الفعلي
- تعديل تلقائي للمعلمات
- مراقبة وتحليلات في الوقت الفعلي
- تحكم ثابت في الجودة
إطار اللحام الرئيسي
تنظم أربع مجموعات من محولات MF ست مجموعات من أقطاب اللحام، مما يضمن جودة لحام مثالية لكل نقطة لحام. تقنية اللحام على طراز البيانو ثنائية الجانب تسرع عملية اللحام بشكل كبير. يمكن إكمال كل شبكة معدنية في غضون دقيقة واحدة. يشتمل التصميم على أسطوانات هواء علوية وسفلية لضمان وضع لحام مسطح. بالإضافة إلى ذلك، تتميز أقطاب اللحام بتصميم لولبي، مما يعزز المتانة مع كل استخدام.
آلة لحام أوتوماتيكية لإطار IBC بستة رؤوس
يتميز نظام طاقة اللحام بأربع مجموعات من مصادر الطاقة المتقدمة MF DC، مما يتيح اللحام المتزامن في ست نقاط مختلفة. يعزز مغذي التركيبات مزدوج الطبقات كفاءة التشغيل - بينما تكون إحدى التركيبات قيد الاستخدام النشط في اللحام، يمكن للأخرى تحميل المواد بسلاسة.
شبكة الأنبوب المسطح وجودة لحام قوية
يحول جهاز اللحام الأنابيب إلى تكوين شبكة مسطحة مميزة، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية. تكتمل عملية اللحام بكفاءة في حوالي 60 ثانية.
آلة ثني إطار IBC عمودية مزدوجة المحطة
تضمن آلة الثني ثنائية المحطة لإطار قفص IBC دقة عالية في الثني، وعمليات مستقرة، وكفاءة ملحوظة. تقوم آلة الثني بتحويل الشبكة المسطحة إلى إطار مربع بدقة في حوالي 20-25 ثانية.
ميزات شعاع الثني
- شعاع ثني معالج بتقنية CNC يضمن زوايا ثني دقيقة
- يمكن تعديل كل قالب على شعاع الثني لأعلى ولأسفل بحوالي 3 مم لزيادة نطاق الثني
- تصميم قالب بزاوية 120 درجة يجعل كل زاوية ثني أكثر سلاسة
هيكل إطار الثني
يتميز هيكل الآلة بتصميم مستطيل قوي مع أعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب، مما يضمن صلابة واستقرارًا استثنائيين.
محطة الضغط الهيدروليكي
مصممة خصيصًا لثني شبكات خزان البليت، تقوم آلة ثني IBC بتشكيلها إلى إطارات مستطيلة بأبعاد دقيقة (1200±5 مم) * (1000±5 مم).
آلة تقفيل إطار قفص IBC
مصممة بدقة كوحدة متماسكة، وتتميز بدقة استثنائية في الإدخال، وقوة تقفيل قوية، ومزيج سلس من الاستقرار والكفاءة.
كفاءة وجودة التقفيل
- ذراع تقفيل قابل للتعديل مصمم خصيصًا لتصميمات أقفاص IBC المعدنية المختلفة
- يعزز التصميم الهيدروليكي والهوائي كفاءة الآلة
- مصممة للربط التلقائي بين جانبي الأنبوب
- قالب تقفيل هيدروليكي يخلق نقاط تقفيل محكمة لمنع التشقق
- تضمن محطة الضغط الهيدروليكي مع جهاز الإرسال التلقائي إنتاجًا سلسًا
آلة صنع الثقوب والتثقيب لإطار قفص IBC
تستخدم لتشكيل ثقوب على الإطار بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي. تستغرق العملية التي تعمل بالضغط الهيدروليكي حوالي 25-30 ثانية لإكمالها.
كفاءة وجودة صنع الثقوب
- رؤوس ضغط مع قالب ضغط
- محطة هيدروليكية
- لوحة تحديد موقع رأس التثقيب
- لوحة قابلة للتعديل لليسار واليمين، للأمام والخلف لنطاق تحديد موقع أوسع
آلة لحام الإطار الأساسي لقفص IBC
يعتمد التصميم على هيكل أفقي و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل وتفريغ المنتج بينما تقوم الآلة باللحام التلقائي.
ميزات المنتج
- هيكل أفقي مع 7 رؤوس لحام للحام الإطار الأساسي
- تفريغ تلقائي للبليتات الملحومة
- 3 مجموعات من طاقة MF DC 250KVA لزيادة الجودة ومعدل الإنتاج
- يحل مشكلة جودة اللحام غير المستقرة الناتجة عن العمل اليدوي
- معدل إنتاج أعلى ومستوى أتمتة أعلى
المواصفات الفنية
| اسم المنتج |
خط إنتاج إطار IBC |
النمط |
صف واحد / صف مزدوج |
| أقصى عرض لحام |
1200 مم |
أقصى طول لحام |
4250 مم |
| العلامة التجارية |
Hwashi |
اللون |
أزرق/أصفر/مخصص |
| الطاقة المجهزة |
350kVA/400kVA |
مكان المنتج |
مقاطعة تشجيانغ، الصين |
| الجهد |
3p 380V |
المادة |
أنبوب مجلفن |
| سمك الأنبوب |
1-2 مم |
دورة العمل |
20% |
| قطر الأنبوب |
14-20 مم |
التردد |
50 هرتز/60 هرتز |
| طريقة تحميل الأنبوب |
يدوي/2 عمال |
حجم الكابل |
≥70 مم² |
| سعة العمل |
350-450 (480-550) قطعة/8 ساعات |
حجم أنبوب الهواء |
G1 |
| متطلبات العمالة |
2-3 عمال |
حجم أنبوب الماء |
G1 1/4 |
ميزات نظام إرسال الخزان
- مناسب للمصانع التي تفصل ورشة آلة النفخ عن ورشة الأقفاص
- يتم نقل خزانات الاختبار بواسطة ناقل إلى ورشة الأقفاص دون الحاجة إلى تدخل بشري
- يشمل منطقة وضع قفص IBC المثني والمقفول والمثقب
- منطقة تخزين البليت الملحومة
- مسار تجميع البليت التلقائي
- لحام البليت
- منطقة تجميع القفص والبليت الدوارة ممر آمن
- منطقة تخزين البليت / تغذية تلقائية
لماذا تختار Hwashi؟
- أكثر من 20 عامًا من الخبرة في تكنولوجيا اللحام والأتمتة
- معتمدة من ISO 9001 ومعتمدة من CE لمعايير الجودة الدولية
- دعم فني على مدار الساعة طوال أيام الأسبوع وخدمة شاملة لما بعد البيع
- حلول قابلة للتخصيص مصممة خصيصًا لاحتياجات الإنتاج الخاصة بك
- جاهزة للصناعة 4.0 مع إمكانيات تكامل إنترنت الأشياء
