مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
HS-R8-06
فيديو
فيديو
فيديو

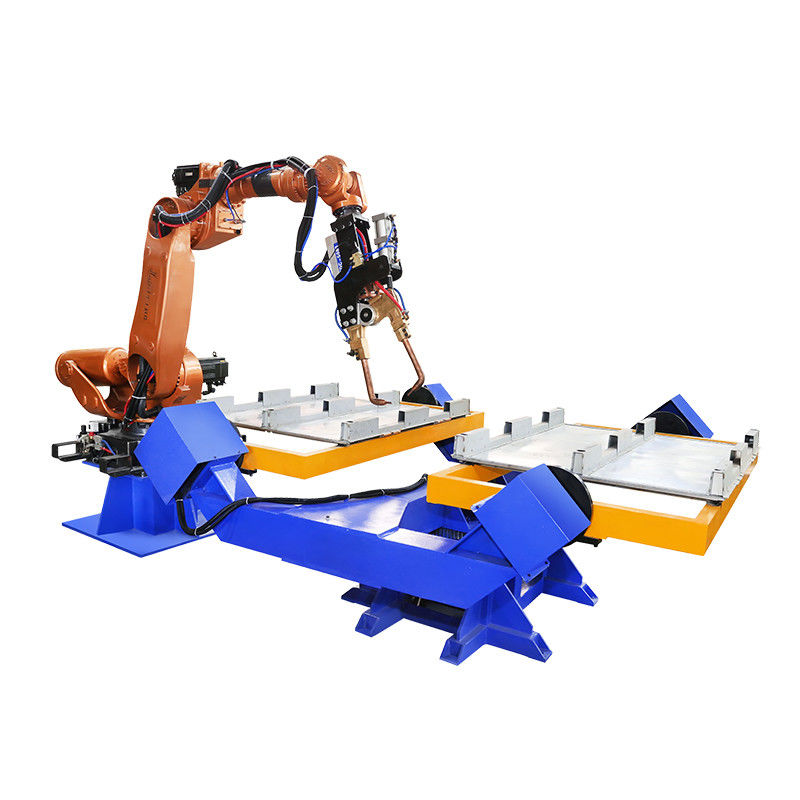

HWASHI 165KG محرك لحام القطب المعدني
وصفروبوت لحام بقعة
يمكن دمج روبوت لحام النقطة مع آلة لحام MIG ، آلة لحام TIG ، لحام النقطة ، آلة لحام الألومنيوم وآلة لحام الليزر.
|
النموذج |
HS-R6-08 |
HS-R6-10 |
HS-R6-20 |
HS-R6-50 |
HS-R6-165 |
|
|
DOF |
6 |
|||||
|
وضع القيادة |
القيادة الخدمية للتيار المتردد |
|||||
|
الحمل الفعلي |
8 كجم |
10 كجم |
20 كجم |
50 كجم |
165 كجم |
|
|
التكرار الدقيق |
± 0.05 ملم |
|||||
|
نصف قطر العمل |
1400ملم |
1589ملم |
1595ملم |
1950ملم |
2483ملم |
|
|
الوزن |
180 كجم |
180 كجم |
290 كجم |
600 كجم |
1300 كجم |
|
|
نطاق الحركة ((°) |
J1 |
± 170 |
± 170 |
± 170 |
± 180 |
± 180 |
|
J2 |
± 120 ~ 85 |
± 120 ~ 80 |
±132~-95 |
± 130 ~ 90 |
±80~-60 |
|
|
J3 |
± 85~-165 |
± 85~-165 |
±73~-163 |
±75~-210 |
±80~-190 |
|
|
J4 |
± 180 |
± 180 |
± 180 |
± 360 |
± 360 |
|
|
J5 |
±135 |
±135 |
±133 |
± 115 |
± 115 |
|
|
J6 |
± 360 |
± 360 |
± 360 |
± 360 |
± 360 |
|
|
السرعة القصوى ((°/s) |
J1 |
130 |
130 |
147 |
158 |
100 |
|
J2 |
130 |
130 |
100 |
149 |
90 |
|
|
J3 |
130 |
130 |
135 |
130 |
104 |
|
|
J4 |
270 |
270 |
300 |
215 |
144 |
|
|
J5 |
170 |
170 |
198 |
251 |
160 |
|
|
J6 |
455 |
455 |
194 |
365 |
215 |
|
|
القوة |
4KVA |
4KVA |
6KVA |
14KVA |
31KVA |
|
|
الجهد |
380 فولت أو 220 فولت |
|||||
|
التكرار |
50Hz أو 60Hz |
|||||
سير العملمنSروبوت لحام وعاء
1) تحميل اليدوي لقطعة العمل إلى الجهاز في الطاولة الثابتة في المحطة 1.
2) بدء لحام؛
3) سوف يقوم الروبوت و آلة اللحام باللحام على قطعة العمل وفقًا للبرنامج المحدد مسبقًا.
4) انتهاء الحامية
5) بينما يتم لحام المحطة 1 ، يتم تحميل المحطة 2 وتثبيت قطعة العمل بالتزامن. تعمل محطتان بالتناوب.
6) دورة العمل
عمليات اللحاممنSروبوت لحام وعاء
توفر روبوتات HWASHI أقصى نطاق عمل ويمكن تثبيتها من عدة أنحاء لتحسين مرونة النظام. يمكن تثبيت الذراع الميكانيكية أنواع مختلفة من مشاعل اللحام.يمكن أن تتم مطابقة مصادر الطاقة لحام مختلفة لتلبية متطلبات لحام مختلفة وتحقيق عمليات لحام مختلفة.
تأثير التطبيقمنSروبوت لحام وعاء
1. يمكن أن يدرك تخطيط الجدول الثابت محطة مزدوجة لحام مستمر لفترة طويلة ، وقد تحسنت بكفاءة الحام والجودة الحام بشكل كبير ؛
2يدرك الطاولة الثابتة مصراع قطعة العمل في وقت واحد ، ويقوم تلقائيًا بتدوير لحام المنتج ، بحيث يتم التحكم في التشوه بشكل فعال.
3يمكن لهذه الآلة تحقيق اللحام التلقائي مع تحميل المواد يدوياً. كما يمكن أن تحسن جودة اللحام وكفاءة اللحام. ما هو أكثر من ذلك، يمكن أن تقلل من تكلفة الإنتاج.تم حل مشكلة عدم استقرار الجودة وانخفاض كفاءة الإنتاج الناجمة عن التشغيل اليدوي الخالص.
4. يحل الروبوت محل اللحام اليدوي. صناعة اللحام هي صناعة عالية المخاطر، درجة حرارة عالية، ضوء قوس القوس ودخان اللحام له تأثير معين على الصحة البدنية والعقلية للعمال.
5إنه اتجاه حتمي لاستخدام الروبوتات لتحل محل الروبوتات لحام في الحام ، وهو ليس فقط تعزيز السوق ، ولكن أيضا شرط الترقية التكنولوجية.

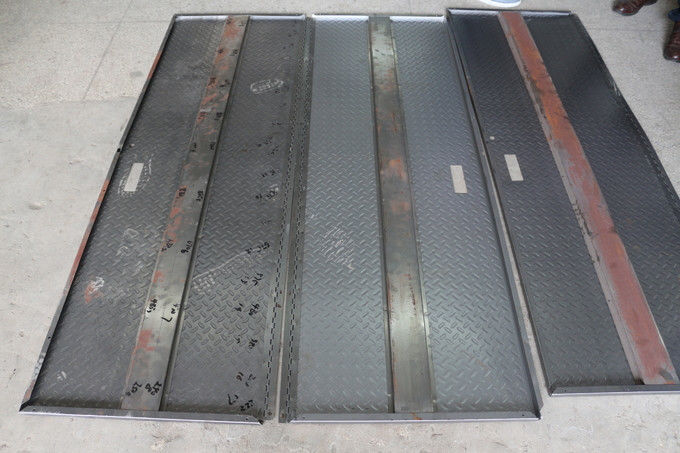

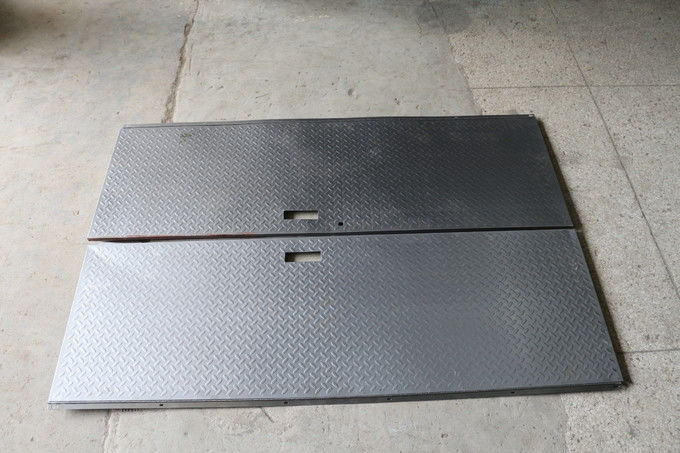

عينات لحاممنSروبوت لحام وعاء
معدات أخرى ذات صلةالـSروبوت لحام وعاء
أجهزة تحديد موقع اللحام
1يمكن أن تعمل بالتنسيق مع الروبوت لضمان سرعة لحام ثابتة وموقف وتوفير جودة لحام أعلى.
2استخدام محرك سيرفو مستورد مع خفض دقة عالية، دقة دوران عالية، وضع دقيق، وقدرة تحمل قوية.
3عن طريق تحويل قطعة العمل المثبتة على طاولة العمل إلى زاوية اللحام المطلوبة.
توفير المحور السابع من آلة مخصصة
1زيادة نطاق عمل الروبوت لحل عيوب نطاق العمل المحدود الناجمة عن نطاق الحركة المحدود للروبوت.
2. تركيب الروبوت المنزلق: يمكن للروبوت أن يمشي بمفرده أو يمشي مع مصدر الطاقة لحام متطابق ومجلس تحكم الروبوت ككل وفقا لظروف العمل في الموقع للعملاء.
3آلية حماية خاصة لمنع بقع أو غبار اللحام في الهواء مما سيؤدي إلى تأثير سيء على قطع الدقة.
4من أجل التكيف مع الظروف المختلفة للعملاء المختلفين، تكون قادرة على القيام بتكوين مختلف وتثبيت للعميل.
دمج الروبوت
بالإضافة إلى أنظمة الروبوتات من شركة هواشي، يمكننا أيضاً التكامل مع العلامات التجارية الدولية للروبوتات لتوفير حلول كاملة للروبوتات لحام.
حالات الروبوتات وعينات اللحام
