مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
HS-R8-06
فيديو
فيديو
فيديو
Hwashi ذراع روبوتية عالية الجودة 6 محور مصنع روبوت صناعي يستخدم على نطاق واسع في صناعة السيارات
الوصف
يمكن دمج الروبوت الصناعي لحام HWASHI ذي الستة محاور مع آلة لحام MIG ، آلة لحام TIG ، لحام بقعة ، آلة لحام الألومنيوم وآلة لحام الليزر.
1. استخدام الروبوت لاستبدال القوى العاملة لحام. تحميل اليدوي وتفريغ المنتج. مرة واحدة تثبيت المنتج على الجهاز.
2مادة القطعة: أنبوب الفولاذ المقاوم للصدأ، سمك الجدار: 1.2mm؛ حجم: 350 x 350 x 800mm
3يجب أن يتم لحام قطعة العمل بالتناوب على كلا الجانبين وطلب تقليل التشوه. يجب أن تكون مسطحة قطعة العمل + / -1 ملم.
معايير P
| النموذج | HS-R6-08 | HS-R6-10 | HS-R6-20 | HS-R6-50 | HS-R6-165 | |
| DOF | 6 | |||||
| وضع القيادة | القيادة الخدمية للتيار المتردد | |||||
| الحمل الفعلي | 8 كجم | 10 كجم | 20 كجم | 50 كجم | 165 كجم | |
| التكرار الدقيق | ± 0.05 ملم | |||||
| نصف قطر العمل | 1400ملم | 1589ملم | 1595ملم | 1950ملم | 2483ملم | |
| الوزن | 180 كجم | 180 كجم | 290 كجم | 600 كجم | 1300 كجم | |
| نطاق الحركة ((°) | J1 | ± 170 | ± 170 | ± 170 | ± 180 | ± 180 |
| J2 | ± 120 ~ 85 | ± 120 ~ 80 | ±132~-95 | ± 130 ~ 90 | ±80~-60 | |
| J3 | ± 85~-165 | ± 85~-165 | ±73~-163 | ±75~-210 | ±80~-190 | |
| J4 | ± 180 | ± 180 | ± 180 | ± 360 | ± 360 | |
| J5 | ±135 | ±135 | ±133 | ± 115 | ± 115 | |
| J6 | ± 360 | ± 360 | ± 360 | ± 360 | ± 360 | |
| السرعة القصوى ((°/s) | J1 | 130 | 130 | 147 | 158 | 100 |
| J2 | 130 | 130 | 100 | 149 | 90 | |
| J3 | 130 | 130 | 135 | 130 | 104 | |
| J4 | 270 | 270 | 300 | 215 | 144 | |
| J5 | 170 | 170 | 198 | 251 | 160 | |
| J6 | 455 | 455 | 194 | 365 | 215 | |
| القوة | 4KVA | 4KVA | 6KVA | 14KVA | 31KVA | |
| الجهد | 380 فولت أو 220 فولت | |||||
| التكرار | 50Hz أو 60Hz | |||||

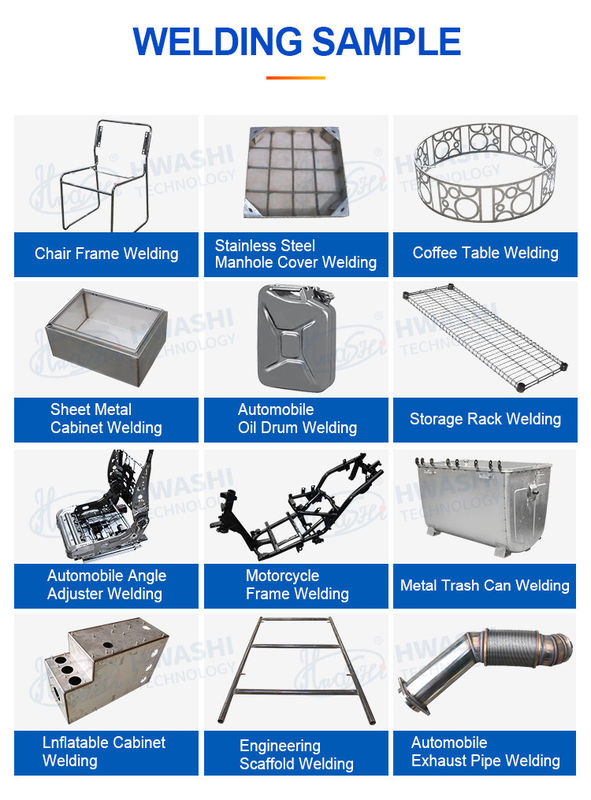

الطلب والعينات
1يمكن أن يدرك تخطيط موقف ستة محطات لحام مستمر لفترة طويلة ، وقد تحسنت بكفاءة الحام وجودة الحام بشكل كبير.
2. يدرك موقف قطعة العمل في وقت واحد ، ويتحقق تلقائيا لحام متناوب من الزوايا الأربعة من المنتج ، يتم التحكم في التشوه بشكل فعال.
3يمكن لهذه الآلة تحقيق اللحام التلقائي مع تحميل المواد يدوياً. كما يمكن أن تحسن جودة اللحام وكفاءة اللحام. ما هو أكثر من ذلك، يمكن أن تقلل من تكلفة الإنتاج.تم حل مشكلة عدم استقرار الجودة وانخفاض كفاءة الإنتاج الناجمة عن التشغيل اليدوي الخالص.
4. يحل الروبوت محل اللحام اليدوي. صناعة اللحام هي صناعة عالية المخاطر، درجة حرارة عالية، ضوء قوس القوس ودخان اللحام له تأثير معين على الصحة البدنية والعقلية للعمال.
5إنه اتجاه حتمي لاستخدام الروبوتات لتحل محل الروبوتات لحام في الحام ، وهو ليس فقط تعزيز السوق ، ولكن أيضا شرط الترقية التكنولوجية.

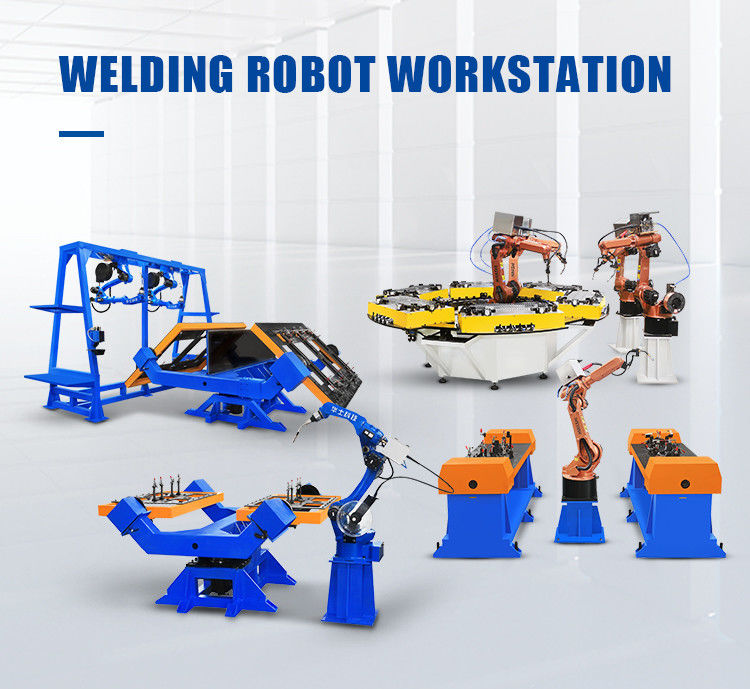

حلول اللحام

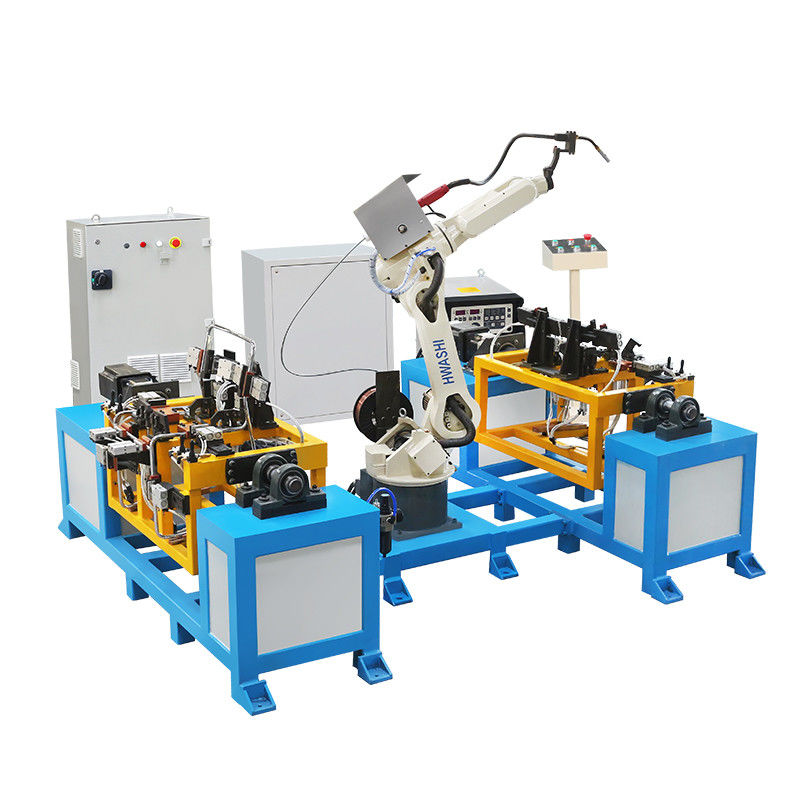

1يتضمن نظام الروبوت الحامية الكاملة مجموعة واحدة من HS-R6-08 روبوت طول الذراع 1.4m، مجموعة واحدة من 350A MIG آلة لحام، مجموعة واحدة من أوتوماتيكية مضادة للاصطدام بندقية لحام،مجموعتان من جهاز تحديد المواقع للدوران الرأسي ذات المحور الواحد، 1 مجموعة من نظافة بندقية اللحام، و 2 مجموعات من مصابيح اللحام، الخ
2من أجل ضمان الاستقرار والثبات في جودة اللحام، ونحن نقترح لتجهيز مع آلة نظيفة بندقية اللحام.
3يتم التحميل التلقائي بواسطة الروبوت MIG ذو الستة محاور.تستخدم الأسطوانات أو المشابك السريعة لتثبيت موقف المنتج مع مبدأ الرافعة لضمان متطلبات وضع لحام الآلي للروبوتوفقًا لمتطلبات كفاءة الإنتاج ، تم تصميم مجموعتين من أجهزة التثبيت ،واحدة لتحميل وتفريغ قطعة العمل، والآخر لللحام.
عملية العمل
1) تحميل اليدوي لقطعة العمل إلى الجهاز في الطاولة الثابتة في المحطة 1.
2) بدء لحام؛
3) سوف يقوم الروبوت و آلة اللحام باللحام على قطعة العمل وفقًا للبرنامج المحدد مسبقًا.
4) انتهاء الحامية
5) بينما يتم لحام المحطة 1 ، يتم تحميل المحطة 2 وتثبيت قطعة العمل بالتزامن. تعمل محطتان بالتناوب.
6) دورة العمل
